Описание

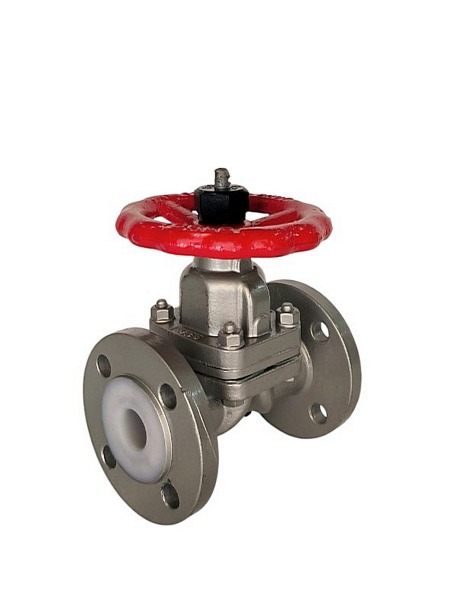

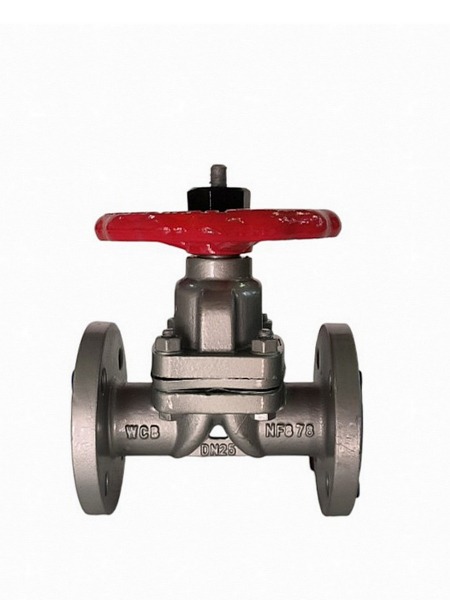

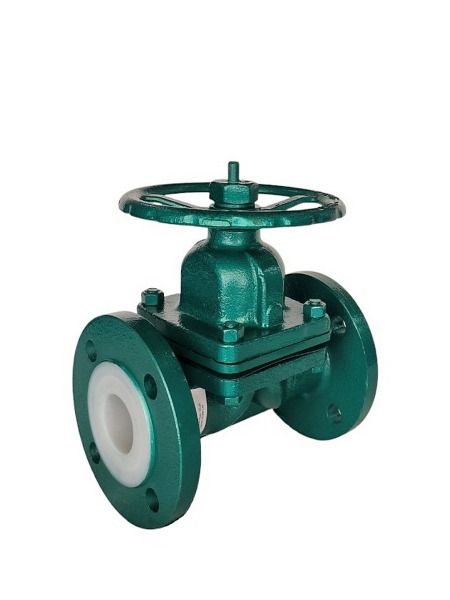

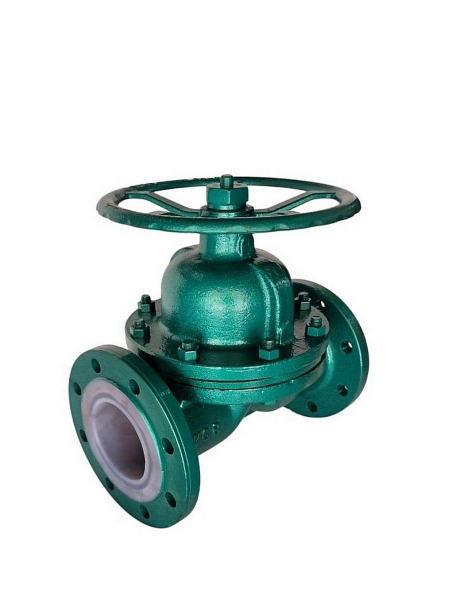

ВДХ вентиль футерованный мембранный — условия эксплуатации:
- Температура рабочей среды зависит от вида фторопласта: Ф-4 от -15 до +130°С Ф-4МБ (FEP) от -50 до +150°С;
- Рабочая среда: жидкие агрессивные среды;
- Тип присоединения клапана к трубопроводу по ГОСТ 12815-80;
- Клапан устанавливается в местах, доступных для его осмотра и технического обслуживания.
Технические данные:
- Китайское обозначение: G41F4;
- Тип управления: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 1,0 (10), 1,6 (16);
- Присоединение к трубопроводу: фланцевое по ГОСТ 33259‑2015 (Ру 6 и 16 кгс/см2);
- Установочное положение на трубопроводе: любое;
- Герметичность затвора соответствует классу «А» по ГОСТ 9544-2015;
- Климатическое исполнение и категория размещения по ГОСТ 15150: У1;
- Визуальный индикатор положения шпинделя: выдвижной шток;
ВДХ вентиль футерованный мембранный — материалы основных деталей:
- Материал изделия (корпус): сталь 20;
- Материал защитного покрытия внутренней части корпуса: фторопласт – Ф-4МБ (FEP);
- Материал мембраны: фторопласт Ф4 и EPDM (ethylene propylene diene monomer) – пористый каучук;
Место производства:
- Китай;
- г. Воронеж, ЗАО «Гидрогаз»;
Гарантийные обязательства:
- Средний срок службы вентиля ВДХ: 5 лет;
- Гарантийный срок эксплуатации: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев от даты выпуска;
- Гарантийная наработка, циклов: 1200;
Монтаж и безопасность:
- Клапан мембранный футерованный устанавливается в местах, доступных для его осмотра и технического обслуживания;
- При монтаже необходимо проверить:
А) герметичность мест соединений;
Б) состояние болтовых соединений;
В) общее состояние клапана (резьбовая часть шпинделя должна быть смазана);
Все замеченные неисправности должны быть устранены;
