Задвижки

Задвижка — вид трубопроводной арматуры, предназначенный для перекрытия потока рабочей среды. При этом запирающий элемент перемещается перпендикулярно оси потока рабочей среды. Задвижки – очень широко распространенный вид запорной трубопроводной арматуры. Они применяют в системах водоснабжения, энергетических системах, линиях газо- и нефтепереработки для транспортировки воды, пара, нефти, масла и других сред при давлениях до 25 мПа, температурах до 565оС и имеют диаметр прохода от 15 до 2000 мм. Данный вид трубопроводной арматуры как правило, не используют в качестве регулирующей арматуры. Их запирающий элемент в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто». Задвижки имеют электрический, поршневой (пневматический, гидравлический), а чаще — ручной привод.

Данный вид оборудования различают по характеру движения шпинделя: с выдвижным и невыдвижным (вращаемым) шпинделем.

У задвижки с выдвижным шпинделем при открытии и закрытии шпиндель совершает поступательное или вращательно-поступательное движение. При этом движение происходит над ходовой гайкой, которая расположена в корпусе изделия.

У задвижки с невыдвижным шпинделем ходовая гайка расположена на запорном узле. При открытии и закрытии шпиндель остается неподвижным в осевом направлении.

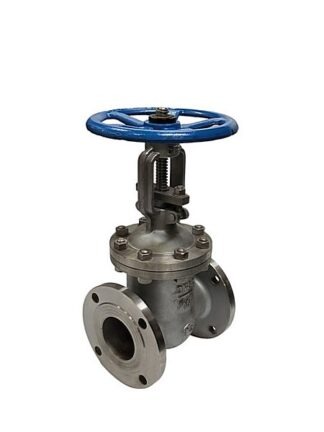

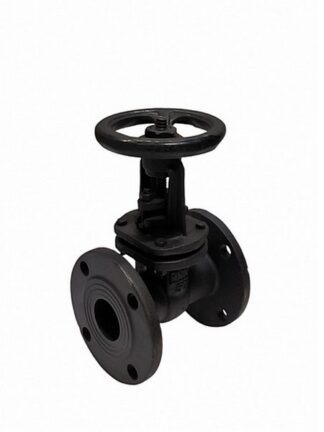

По конструкции запорного органа (затвора) задвижки различаются на клиновые, параллельные, шиберные и шланговые.
