Описание

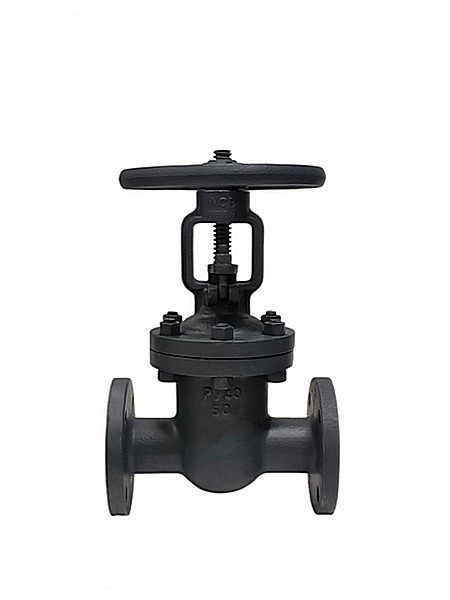

30с15нж задвижка клиновая фланцевая стальная (ЗКЛ-2) – условия эксплуатации:
- Температура рабочей среды: от -40 до + 425°С;
- Температура окружающей среды: от -40 до +40°С;
- Рабочая среда: вода, воздух, пар, нефть, жидкие и газообразные нефтепродукты, природный газ;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У, ХЛ;
- Направление потока среды: любое;
- Установочное положение – вертикальное, маховиком или электроприводом вверх;
- Для задвижек с маховиком допускается отклонение от вертикали до 90 град. в любую сторону;
Технические данные:
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 4,0 (40);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80, исполнение 2, рад 2 (по умолчанию);
- Установочное положение на трубопроводе: любое;
- Регламентирующий документ: ТУ 3741-001-07533604-94, ТУ-26-07-1125-96, ТУ 3741-043-00218147-2005;
- Класс герметичности по ГОСТ 9544-93: «А», «В», «С»;
30с15нж задвижка клиновая фланцевая стальная (ЗКЛ-2) – материалы основных деталей:
- Материал изделия (корпус, крышка): сталь 20Л, сталь 25Л;
- Материал изделия (шпиндель, клин): сталь 20х13;
- Материал изделия (набивка сальника): ТРГ, АГИ;
- Материал изделия (маховик): сталь 20;
- Материал изделия (уплотнение между корпусом и крышкой (прокладка, кольцо): Паронит ТРГ;
Показатели надежности клиновой задвижки:
- Полный средний срок службы, лет: 10;
- Полный средний ресурс, циклов, не менее: 2000;
- Средняя наработка на отказ, циклов, не менее: 400;
Предприятия изготовители:
- ООО “Муромский завод трубопроводной арматуры” Россия, 602264, Владимирская область, округ Муром, Радиозаводское шоссе, дом 10;
