Описание

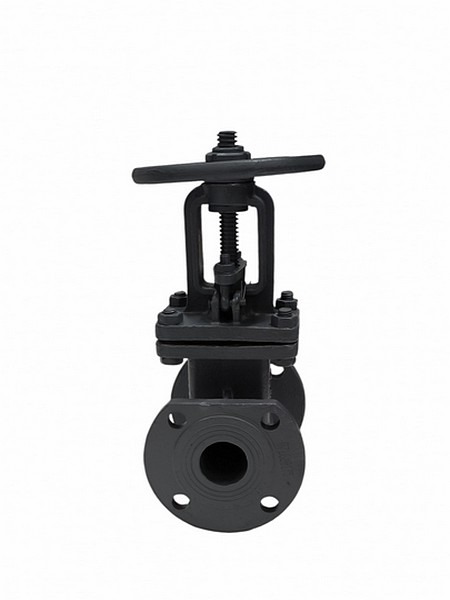

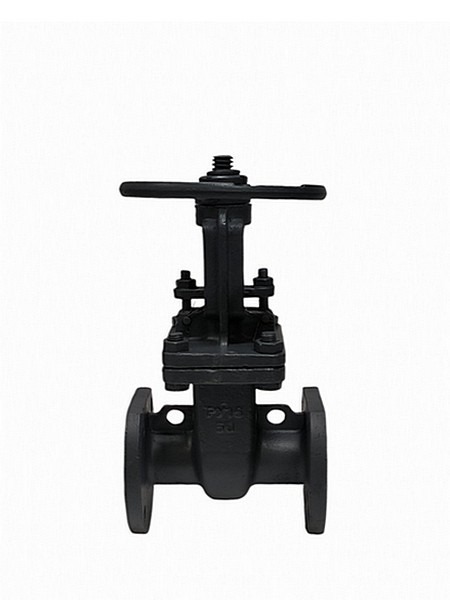

30с41нж задвижка клиновая стальная — условия эксплуатации:
- Температура рабочей среды: от — 40 до + 425°С;
- Рабочая среда: Рабочая среда: вода, воздух, пар, аммиак, жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У;
- Направление потока среды: любое;
- Использование задвижки в качестве дросселирующего устройства не допускается;
Технические данные:
- Привод: ручное (маховик);
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Установочное положение на трубопроводе: вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;
- Регламентирующий документ задвижки 30с41нж: ТУ3741-001-07533604-94;
- Класс герметичности по ГОСТ 9544-2015: «А»;
- Номер чертежа ЗКЛ2-16;
- Данная задвижка относится к классу восстанавливаемых, ремонтируемых изделий;
30с41нж задвижка клиновая стальная — материалы основных деталей:
- Материал изделия (корпус): сталь 20Л;
- Материал изделия (крышка): сталь 20;
- Материал изделия (клин): сталь 30х13 , сталь 20 с наплавкой;
- Материал изделия (шпиндель): сталь 20х13;
- Материал изделия (набивка сальника): АГИ;
- Материал изделия (маховик): сталь 20Л;
- Материал изделия (наплавка на кольце в корпусе, наплавка на клине): тип 20х13;
Показатели надежности клиновой задвижки:
- Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев от даты продажи;
- Средний срок службы: 10 лет;
- Наработка на отказ, циклов: 400;
- Задвижки подвергнутые восстановлению (разборке и сборке) в пределах гарантийного срока эксплуатации, замене или обмену не подлежат. Изготовитель ответственность за работоспособность таких задвижек не несет;
