Описание

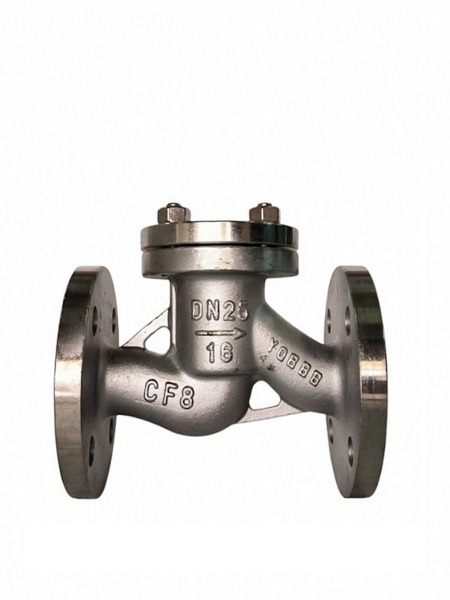

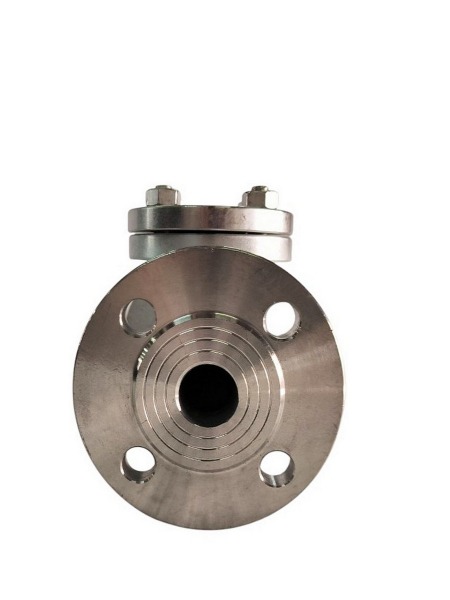

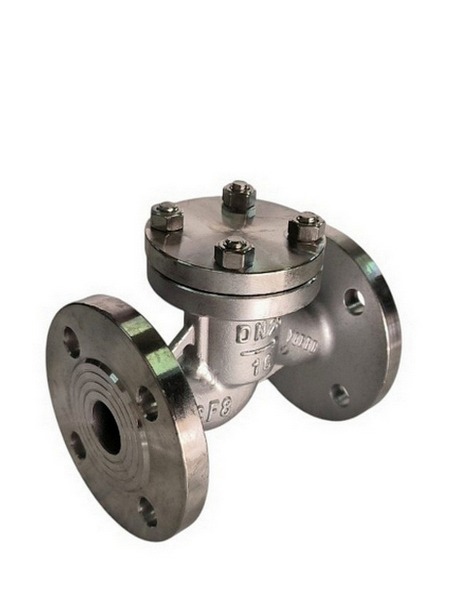

16нж10нж клапан обратный нержавеющий — условия эксплуатации:
- Температура рабочей среды: + 420°С;
- Температура окружающей среды: от -40 до +45°С;
- Рабочая среда: вода, пар, нефтепродукты и другие среды, нейтральные к материалам основных деталей клапана;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: «У»;
- Направление потока среды: под золотник (по стрелке на корпусе);
Технические данные:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 1,6(16);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Ответные фланцы — по ГОСТ 12820;
- Клапан соответствует ГОСТ 13252-91 на обратные затворы;
- Установочное положение на трубопроводе: горизонтальное, крышкой вверх;
- Регламентирующий документ: ТУ 26-07-393-86;
- Класс герметичности: допустимые протечки в затворе при испытании водой, см3/мин: Ду40, Ду50 –1,0; Ду65, Ду80, Ду100 – 2,0; Ду150 – 3,0;
16нж10нж клапан обратный нержавеющий — материалы основных деталей:
- Материал изделия (корпус, крышка): 12Х18Н9ТЛ и др.;
- Материал изделия (прокладка): паронит;
Показатели надежности:
- Гарантийная наработка, циклов: 340;
- Гарантийный срок эксплуатации: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев от даты выпуска;
Меры безопасности:
- Для обеспечения безопасности работы клапана используйте ГОСТ 12.2.063-2015;
- Перед установкой клапана на трубопровод необходимо визуально проверить чистоту внутренних поверхностей;
- Для оценки работоспособности клапана проверьте плавность перемещения захлопки путем открытия-закрытия захлопки в ручную;
- Снимать клапана с трубопровода при наличии в нем рабочей среды;
- Техническое обслуживание клапана при эксплуатации следует производить согласно нормам, принятым на объекте;
