Описание

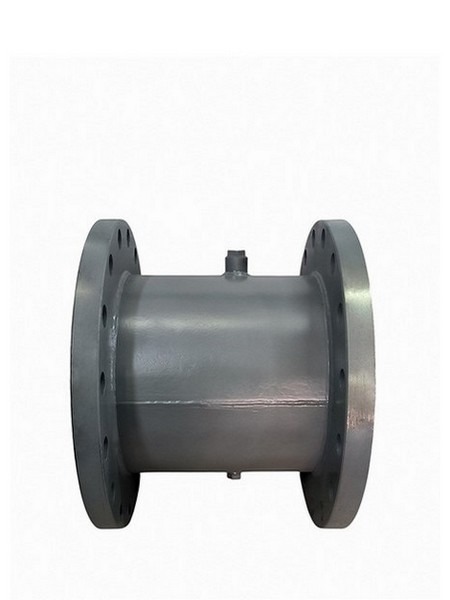

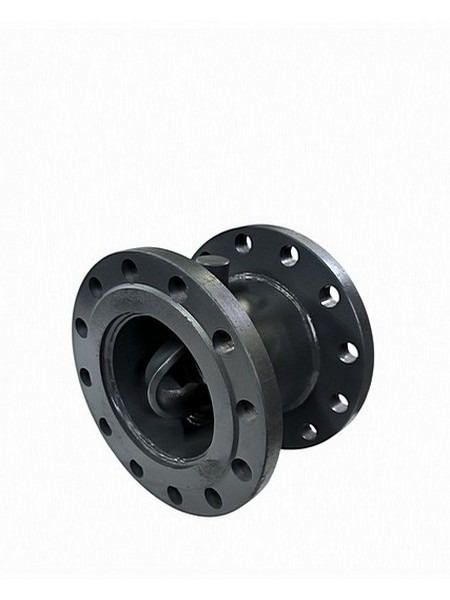

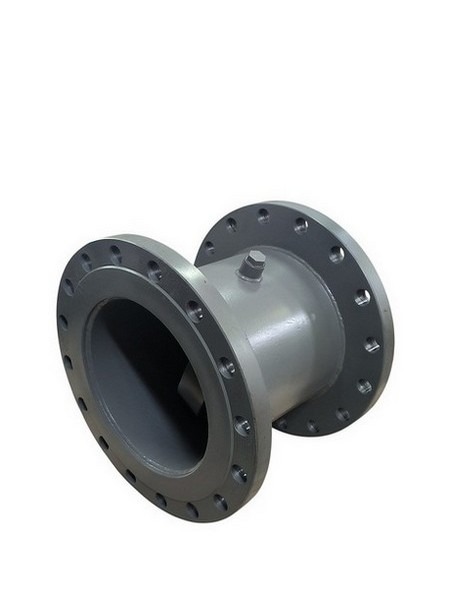

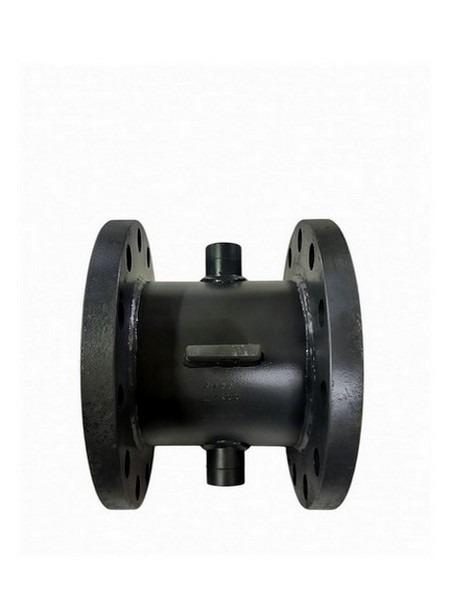

19с47нж фланцевый клапан обратный — условия эксплуатации:
- Температура рабочей среды и климатическое исполнение определяются материалом корпуса (см. ниже);
- Температура окружающей среды: от -40 до +40°С;
- Рабочая среда: вода, пар, неагрессивные нефть и нефтепродукты;
- Установочное положение на трубопроводе: на горизонтальном трубопроводе серьгами вверх, на вертикальных – входным патрубком вниз;
- Направление потока среды: по стрелке на корпусе;
Технические данные обратного клапана:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 1,0(10) — 10,0(100);
- Присоединение к трубопроводу: фланцевое;
- Регламентирующий документ: ТУ 26-07-1101-82;
- Класс герметичности по ГОСТ 9544-2015: «В»;
- Номер чертежа: ИА 44078;
- Альтернативное название клапана: затвор обратный фланцевый;
- Вид арматуры: полнопроходная арматура;
Климатическое исполнение по ГОСТ 15150-69 и зависимость температуры рабочей среды от материала основных деталей клапана:
-
У1: температура рабочей среды от -40 до +425 ºС, материал корпуса — сталь 20;
-
УХЛ1: температура рабочей среды от -60 до +600 ºС, материал корпуса — сталь 12Х18Н10Т;
-
ХЛ1Т: температура рабочей среды от -60 до +425 ºС, материал корпуса — сталь 09Г2С;
19с47нж фланцевый клапан обратный — показатели надежности:
- Средний срок службы, лет: 30;
- Средний полный ресурс, циклов: 2800;
- Гарантийная наработка, циклов: 500.
19с47нж фланцевый клапан обратный поворотный — монтаж:
- Клапан обратный фланцевый соответствует требованиям технического регламента «О безопасности магистральных трубопроводов».
- Преимуществами фланцевого клапана являются: возможность многократного монтажа и демонтажа на трубопроводе;
- Перед установкой необходимо проверить состояние внутренних поверхностей клапана, а также промыть (продуть) участки трубопровода до и после клапана;
- Установку клапана необходимо производить таким образом, чтобы направление потока среды совпадало с направлением стрелки на корпусе.
- Установить клапан на трубопровод;
- Смонтированный на трубопроводе клапан перед пуском в эксплуатацию необходимо подвергнуть испытаниям:
- произвести гидравлические испытания пробным давлением при открытом клапане;
- проверить герметичность затвора и соединений при условном (рабочем) давлении.
- В процессе эксплуатации следует периодически производить наружный осмотр в определенные сроки, не реже одного раза в месяц.
Основные заводы производители:
- Место производства: Россия;
- Под заказ изготовим клапан любого диаметра, строительной длины и под любое давление. Возможно использование различных видов стали и поставка клапана с КОФ. Срок изготовления клапана от 10 дней.
