Описание

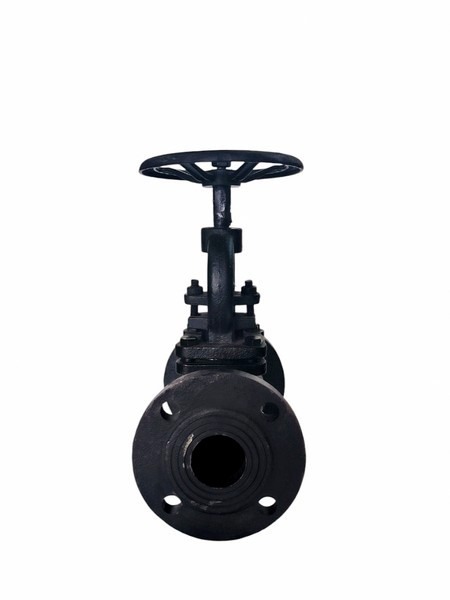

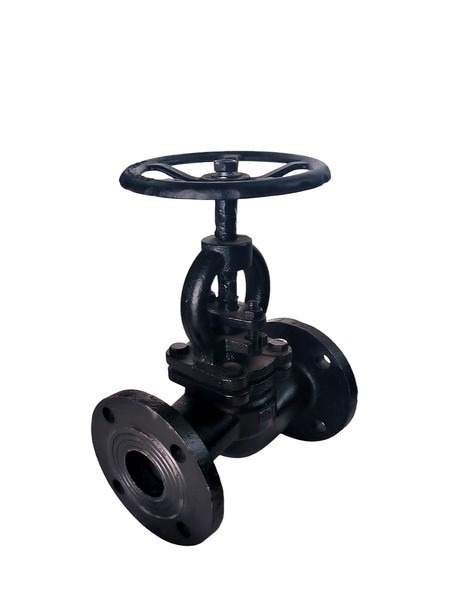

15кч16п1 вентиль запорный чугунный- условия эксплуатации:
- Температура рабочей среды: от — 30 до + 225°С;
- Рабочая среда: вода, пар, нефть, мазут, масла;
- Направление потока среды: под золотник (по стрелке);
- Присоединение к трубопроводу: фланцевое (исполнение 1) ГОСТ 12815-80;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, УХЛ4, Т1;
- Использование клапана в качестве регулирующего устройства не допускается. Золотник клапана должен быть опущен или поднят до упора;
- Вентиль должен устанавливаться в местах, доступных для ремонта и обслуживания;
Технические данные:
- Привод: ручной (маховик);
- Установочное положение на трубопроводе: любое;
- Номинальное давление PN, МПа (кгс/см²): 2,5(25);
- Класс герметичности по ГОСТ 9544-2015: «С»;
- Регламентирующий документ: ТУ26-07-1428-87, ТУ3732-005-00218137-2008;
15кч16п1 вентиль запорный чугунный — материалы основных деталей:
- Материал изделия (корпус): ковкий чугун КЧ 30-6-Ф;
- Материал изделия (уплотнение затвора): фторопласт Ф4;
- Материал изделия (прокладка): паронит ПОН-Б;
- Материал изделия (шпиндель): сталь А12 или 20Х13;
Показатели надежности:
- Гарантийная наработка, циклов: 3000;
- Гарантийный срок работы: 12 месяцев;
- Средний срок службы: 13 лет;
Подготовка изделия к работе:
-
- Продолжительность службы и исправность вентиля зависит от правильно выполненного монтажа и подготовки клапана к работе;
- Перед установкой клапана трубопровод следует тщательно очистить от загрязнения;
- Проверить работу движущихся частей клапана (полностью закрыть или открыть) и установить в рабочее положение золотник;
- Установить сальниковую набивку, проверить установленную;
- Проверить состояние резьбовых соединений;
- В местах смазки проверить наличие смазки
