Описание

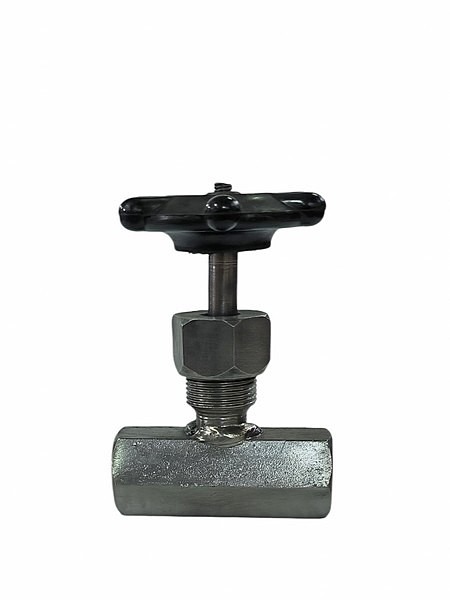

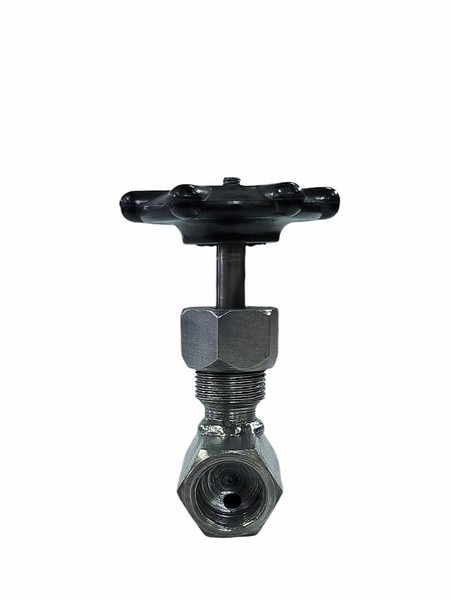

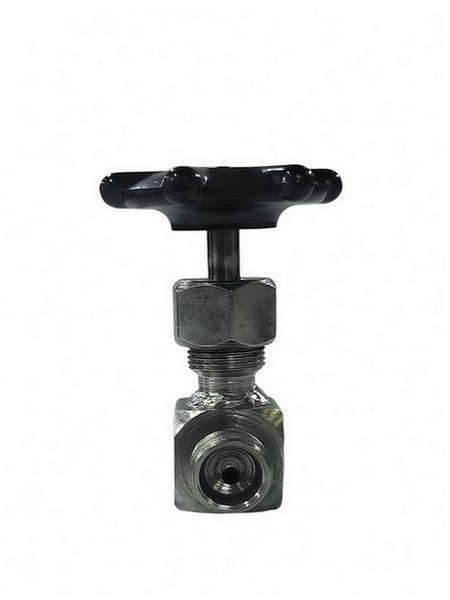

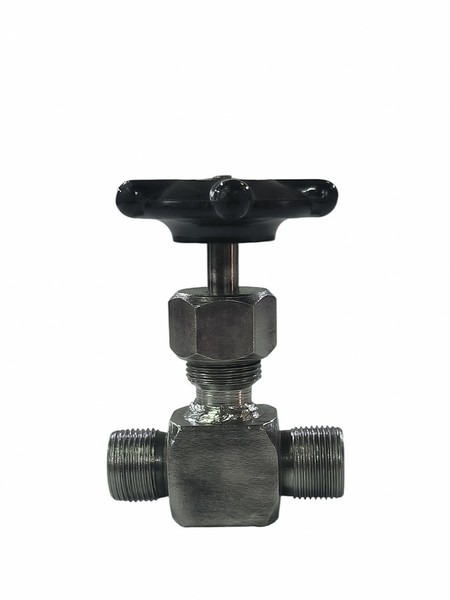

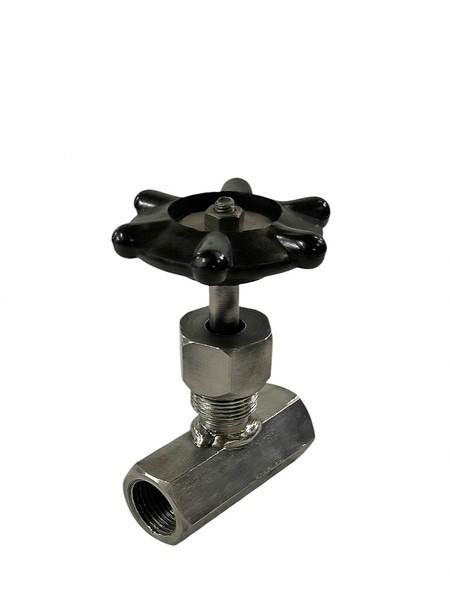

15с54бк клапан игольчатый — технические данные:
- Привод: ручной (маховик);
- Возможные варианты присоединения: муфта, цапка, под приварку;
- Давление номинальное PN, МПа (кгс/см²): 16 (160);
- Положение на трубопроводе: любое;
- Направление рабочей среды: под золотник;
- Регламентирующий документ: ТУ 26-07-1418-97;
- Герметичность по ГОСТ 9544-2015 класс «А»;
- Номер чертежа: ПЗ 2286;
- Таблица-фигур: 15с54бк;
Условия эксплуатации:
- Температура рабочей среды: до +200°С;
- Рабочая среда: жидкость, газ, нефтепродукты, неагрессивные смеси с небольшой загрязнённостью (допустимы механические примеси размером не более 70 мкм);
- Климатическое исполнение по ГОСТ 15150-69: У1, Т1;
- Температура окружающей среды: от -40°С до +40°С;
15с54бк клапан игольчатый — материалы основных деталей:
- Материал изделия (корпус): 12Х18Н9Т;
- Материал изделия (шпиндель): 14Х17Н2;
- Материал изделия (гайка накидная): сталь 30х13;
- Материал изделия (золотник): 14Х17Н2;
- Материал изделия (сальниковое уплотнение): кольца из паронита ПОН ГОСТ 481-80, фторопласта 4 ГОСТ 10007-80;
- Антикоррозионное покрытие цинком внешних деталей клапана;
Показатели надежности:
- Полный средний ресурс, часов: 200 000;
- Гарантия циклов: 800;
- Гарантийный срок, года: 1,5;
- Средний срок эксплуатации: 15 лет;
Основные заводы производители:
- Место производства: Россия, г. Брянск, Учреждение ОБ – 21/2;
Монтаж и порядок ввода в эксплуатацию:
- К монтажу, эксплуатации и обслуживанию оборудования допускаются лица, изучившие требования инструкции по монтажу и эксплуатации вентилей, правил техники безопасности и имеющие навыки работы с подобным оборудованием;
- Произвести расконсервацию путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить;
- Проверить клапан на герметичность рабочим давлением Рр;
- При монтаже, разборке и сборке возможность загрязнения и попадания посторонних частиц во внутренние полости вентиля должна быть исключена;
- Перед установкой клапана должна быть произведена тщательная промывка и продувка системы трубопровода;
- Перед установкой и вводом в эксплуатацию необходимо произвести осмотр клапана на наличие каких-либо повреждений, проверить состояние резьба на присоединительных концах и отсутствие посторонних частиц в его полостях. При обнаружении повреждений их необходимо устранить. При наличии посторонних частиц в полостях клапана (песка, грязи и т.п.) изделие должно быть промыто и продуто воздухом;
- Во время эксплуатации следует производить периодические осмотры оборудования не реже одного раза в 6 месяцев.
