Описание

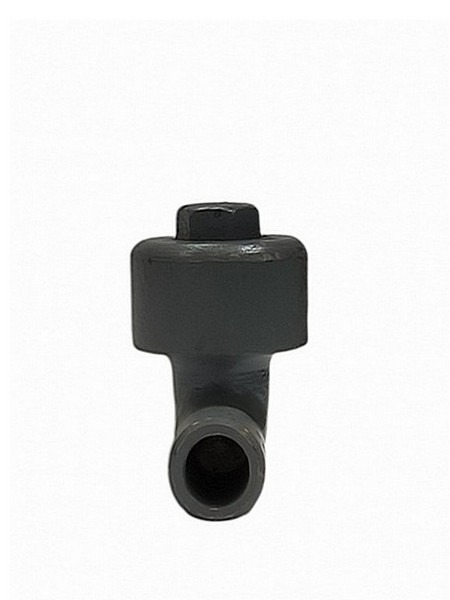

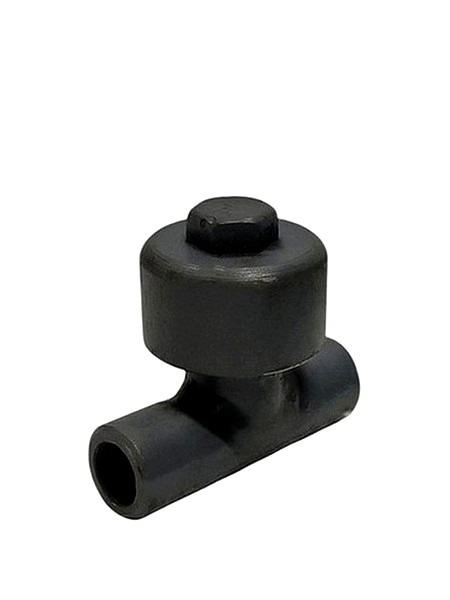

45с13нж конденсатоотводчик термодинамический под приварку – условия эксплуатации:
- Температура рабочей среды: до + 300°С;
- Рабочая среда: пар, конденсат;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1;
- Направление потока среды: по стрелке на корпусе;
Технические данные:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 4,0 (40);
- Присоединение к трубопроводу: под приварку;
- Установочное положение на трубопроводе: крышкой вверх;
- Регламентирующий документ: ТУ У 14308859.006-99;
- Класс герметичности: пропуск среды в затворе не допускается;
45с13нж конденсатоотводчик термодинамический под приварку – материалы основных деталей:
- Материал изделия (корпус): сталь 20;
- Материал изделия (крышка): сталь 20;
- Материал изделия (тарелка): сталь 20х13;
Показатели надежности:
- Гарантийный срок эксплуатации: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента продажи;
- При этом должны соблюдаться условия хранения, транспортировки, монтажа и эксплуатации, указанные в паспорте на изделие;
- Средний срок службы, лет: 5;
Эксплуатация:
Конденсатоотводчик термодинамический устанавливается на паропроводах и пароприемниках для автоматического отвода конденсата, с давлением на входе не менее 0,1 МРа и допустимым противодавлением до 50 % от давления на входе при температуре среды до 300 С˚;
Техническое обслуживание:
- Перед обслуживанием конденсатоотводчик нужно изолировать от пара и конденсата, а давление в нем снизить до атмосферного. Дайте конденсатоотводчику полностью остыть. Открутите крышку. Если седло изношено незначительно, то его можно притереть с помощью притирочной пасты. Если износ седла значителен, его можно отшлифовать заново с последующей притиркой. Диск всегда должен меняться на новый. Общая толщина сошлифовываемого седла материала не должна превышать 0,25 мм.
