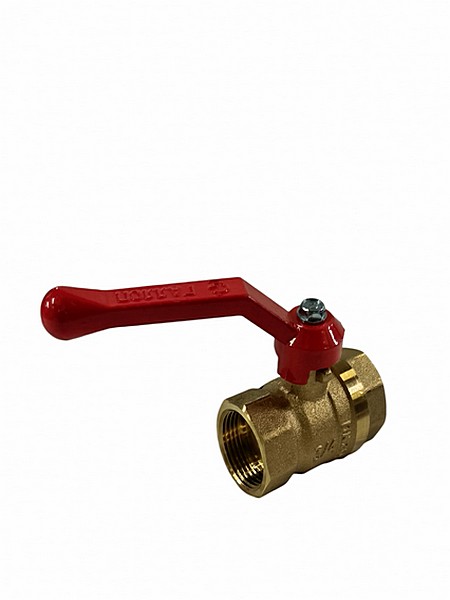

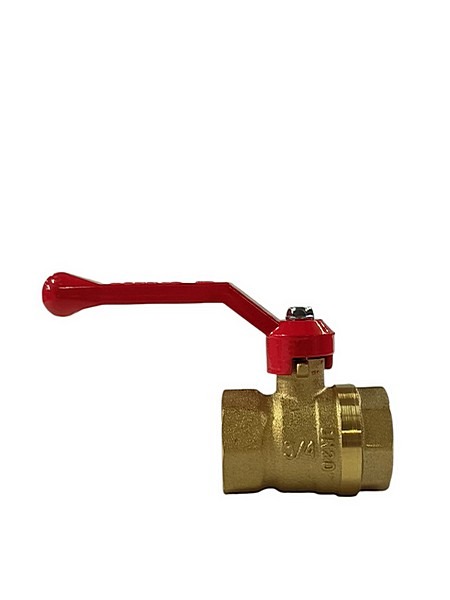

11б27п1 кран шаровой латунный — технические данные:
- Привод: ручной (рукоятка);
- Тип прохода: полнопроходной;
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
- Регламентирующий документ: ТУ 3712-002-04606952-03;
- Класс герметичности по ГОСТ 9544-2015: «А»;
Условия эксплуатации муфтового шарового крана:
- Рабочая среда: вода, пар;
- Температура рабочей среды: до + 150°С;
- Присоединение к трубопроводу: муфтовое;
- Установочное положение на трубопроводе: любое;
- Направление потока среды: любое.
- Климатическое исполнение: УХЛ4;
11б27п1 кран шаровой латунный — материалы основных деталей:
- Корпус: латунь ЛЦ40Сд;
- Муфта: латунь ЛЦ40Сд;
- Шар: сталь;
- Уплотнение шара: PTFE;
- Уплотнение штока: EPDM;
- Винт: сталь;
Показатели надежности:
- Средний срок службы: 7 лет;
- Полный средний ресурс, циклов: 12000;
Основные заводы производители латунного шарового муфтового крана 11б27п1:
- Место производства: Россия, Китай;
Монтаж шарового латунного муфтового крана 11б27п1:
- Перед монтажом крана трубопровод необходимо очистить от грязи, песка, окалины и др.
- Кран устанавливается на трубопроводе в любом рабочем положении.
- При монтаже муфтового шарового крана 11б27п1, в целях предотвращения образования трещин на муфтовых концах крана, деформации корпуса крана и разгерметизации уплотнения соединения корпус-муфта рекомендуется применение стандартных рожковых ключей. При ввертывании трубы в кран следует поддерживать муфтовый конец крана ключом. Резьба на ввертываемых в кран деталях (труба, сгон) должна соответствовать ГОСТ 6357-81.
- С целью герметизации резьбового соединения между краном и трубопроводом применяются уплотнительные материалы, такие как фторопластовая лента (ФУМ), лен сантехнический, ПМА уплотнительная нить или анаэробный герметик. При протечке крана в местах соединений с трубопроводом необходимо заменить уплотнительные материалы.
- Проверить работоспособность крана 11б27п1 поворотом рукоятки, при этом подвижные части должны перемещаться плавно, без рывков и заеданий. При необходимости подтянуть гайку сальника.
- Шаровой кран 11б27п1 имеет два рабочих положения: «полностью открыт» или «полностью закрыт». Использование крана в качестве регулирующей арматуры не докускается.
- Кран не рекомендуется устанавливать на среды, содержащие абразивные компоненты.
- Для нормального функционирования необходимо профилактически открывать и закрывать кран не реже одного раза в полгода.
Правила хранения крана шарового латунного муфтового 11б27п1:
- При отгрузке потребителю краны консервации не подвергаются, так как материалы, применяемые при их изготовлении, атмосферостойкие или имеют защитные покрытия.
- Шаровые краны 11б27п1 транспортируются любым видом транспорта в соответствии с правилами, действующими на транспорте данного вида. Условия транспортирования и хранения — по группе 5 (ОЖ4).
- Краны должны храниться в упакованном виде в закрытом помещении или под навесом.
