Описание

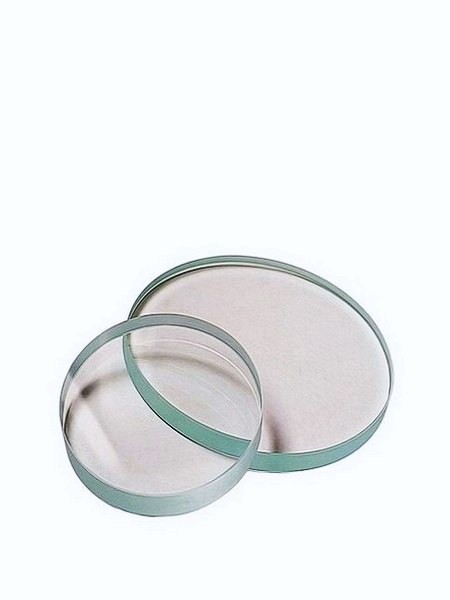

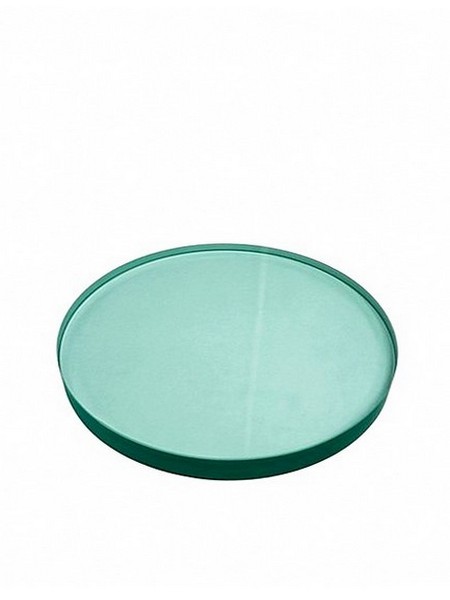

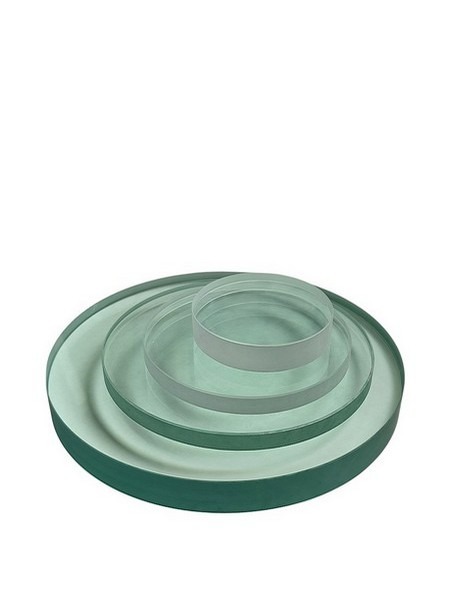

Стекло смотровое тип Б — условия эксплуатации:
- Диапазоны рабочих температур закаленных стекол типа Б:
— Нейтральная и кислая среда -40 — +200°С;
— Щелочная среда — 40 — + 100° С; - Рабочее давление по госту МПа (кгс/см2): 0,6 (6). На практике допустимое давление определяется диаметром и толщиной стекла;
- Отклонение от параллельности плоскостей стекла не должно быть более 0,5 мм. Отклонение от плоскостности не должно быть более 0,3% диаметра для круглых стекол и 0,3% длины для прямоугольных стекол;
- Стекла должны быть термически стойкими и выдерживать перепад температуры до 140оС;
Стекло смотровое тип Б — технические данные:
- Отечественные стекла производились по ГОСТ 21836-88:
- Стекла типа Б должны быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла;
- В боросиликатном стекле щелочные компоненты исходного сырья заменены на оксид бора (B2O3). От обычного стекла боросиликатное стекло отличается повышенной термической стойкостью и повышенной стойкостью к механическим повреждениям;
- Степень закалки стекол должна быть 865 ± 55 нм/см.
- Смотровое закаленное стекло после закалки не подлежит последующей обработке. В результате закалки стекла в его поверхностных слоях образуются остаточные механические напряжения сжатия. Они обеспечивают механическую прочность стеклянного изделия. Если обточить стекло (удалить часть поверхностного слоя) – внутренние напряжения закаленного стекла окажутся нескомпенсированными. Такое стекло может расколоться от незначительного удара. Закаленное стекло невозможно перевести в незакалённое состояние («отпустить»), обработать и закалить заново;
- Температура трансформации стекла: 540 оС;
- Плотность при температуре 25 оС: 2,3 грамм/см3;
- Модуль упругости 67х103;
- Коэффициент Пуассона: 0,20;
- Теплопроводность при 90 оС: 1,2 W/(m*K);
- Максимальная допустимая температура эксплуатации стекла типа Б: 200оС;
- Стекла, изготовленные по стандарту DIN 7080, отличаются от отечественных тем, что данные стекла после отливки прессуются. Это, а также несколько отличный состав боросиликатного стекла, делает импортные стекла более термостойкими. Для эксплуатации при больших температурах и высоких давлениях лучше применять стекла соответствующие стандарту DIN 7080.
Химический состав боросиликатного стекла:
| SiO2 | Al2O3 | B2O3 | Na2O | K2O | Cl | MeO | Fe2O3 | SO3 | Следы |
|---|---|---|---|---|---|---|---|---|---|
| 73,7+0,3 | 3,0+0,2 | 17,3+0,2 | 4,1+0,2 | 1,1+0,2 | до 0,15 | до 0,46 | до 0,04 | до 0,15 | NaCl 2,0+0,2 Zn-0,05 |
