Описание

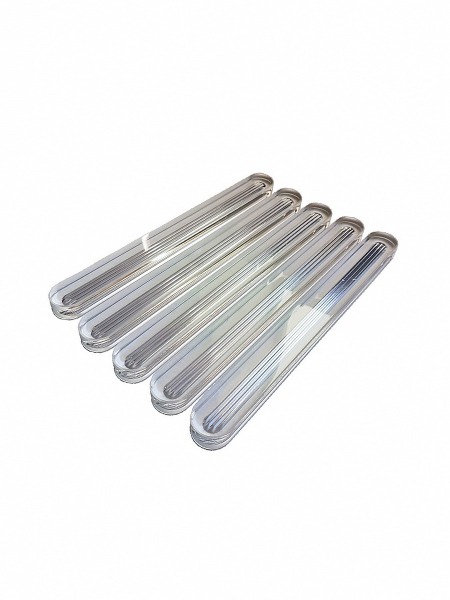

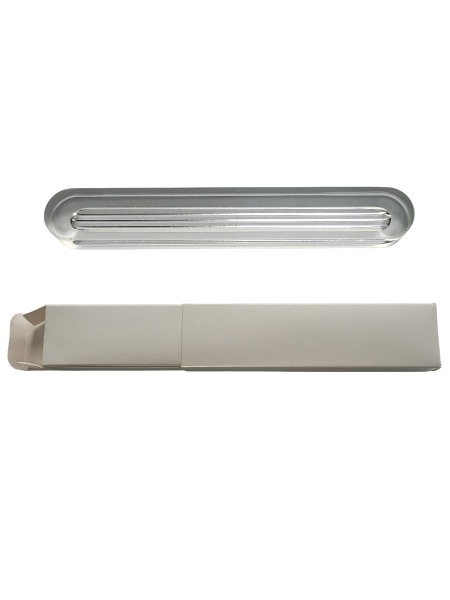

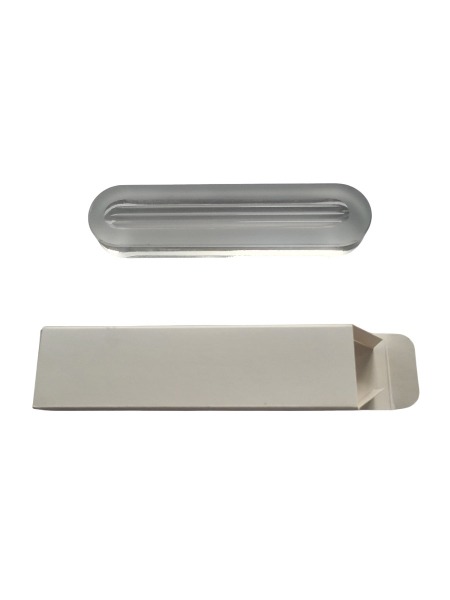

Стекло Клингера водоуказательное рифленое — условия эксплуатации:
- Отечественные стекла производились по ГОСТ 1663-81 (с 1992г. ТУ 21-02931-67-32-92):
- Стекла Клингера предназначены для эксплуатации в паровых котлах при давлении до 3,5 МПа (35 кгс/см2) включительно;
- В отечественных ГОСТ-ах и ТУ допустимая температура эксплуатации рифленых стекол не указана. Это связано с тем, что температура эксплуатации зависит от рабочего давления и Рh среды. Следует ориентироваться на максимальную температуру 200-230 оС при щадящем давлении и нейтральной или слабо кислой среде. Для щелочной среды при небольшом давлении максимальная температура эксплуатации составляет примерно 100-120 оС.
- Стекла должны быть термически стойкими и выдерживать перепад температуры 220 оС;
Технические данные стекол:
- Предельные отклонения по ГОСТ: по L — 1,5мм, по B -1,0мм, по S ±1,0. Кривизна смотровой и противоположной ей поверхности стекла не должна превышать 0,2 мм. Кривизна боковой поверхности стекла не должна превышать 2 мм.
- Стекло Клингера должно иметь полированную смотровую поверхность, а противоположная должна быть шлифованной с четырьмя рисками.
- Стекло Клингера должно быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла, если они не снижают коэффициента направленного пропускания света. Для рифленых стекол светопропускание не нормируется.
- Степень закалки стекол должна быть 865 ± 55 нм/см.
- Примеры условного обозначения рифленого стекла длиной 250 мм для работы при давлении до 3,5 МПа (35 кгс/см2):
Стекло рифленое ТЗ-250-3,5 МПа ГОСТ 1663-81 или
Стекло рифленое ТЗ-250-3,5 МПа ТУ 21-0293167-32-92.
Стекло Клингера водоуказательное рифленое — условия эксплуатации:
- Насыщенный пар или горячая вода в прямом контакте с рифленым стеклом: давление до 3,5 МПа (35 кгс/см2) и температура до 243 оС ;
- Химически неактивная среда в прямом контакте с рифленым стеклом: давление до 28,0 МПа (280 кгс/см2) и температура до 38 оС ;
- Соответственно при температурах 100 -120 оС, давление рабочей среды не должно превышать 22,0 МПа (220 кгс/см2);
- Стекла должны быть термически стойкими и выдерживать перепад температуры 265 оС;
Технические данные стекол Клингера водоуказательных рифленых по DIN 7081:
- Температура трансформации стекла: 540 оС;
- Плотность при температуре 25 оС: 2,3 грамм/см3;
- Модуль упругости 67х103;
- Коэффициент Пуассона: 0,20;
- Теплопроводность при 90 оС: 1,2 W/(m*K);
- Максимальная допустимая температура насыщенного пара воды: 243 оС;
- Коэффициент преломления (при длине волны 587,6 нм): 1,484;
- Стекла Клингера, изготовленные по стандарту DIN 7081, отличаются от отечественных тем, что данные стекла после отливки прессуются. Это, а также несколько отличный состав боросиликатного стекла, делает импортные стекла более термостойкими. Для указателей уровня жидкости, используемых при больших температурах и высоких давлениях, целесообразно применять стекла соответствующие стандарту DIN 7081.
