12кч11бк указатель уровня жидкости

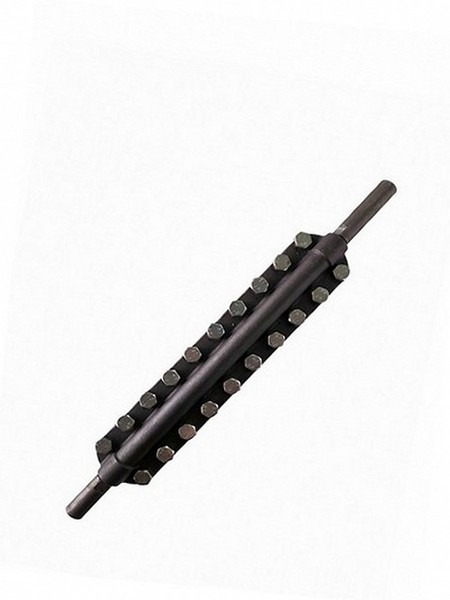

12кч11бк указатель уровня жидкости 2

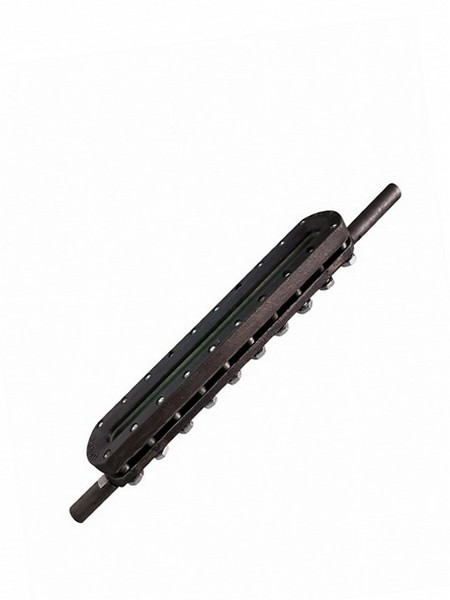

12кч11бк рамка указателя уровня жидкости

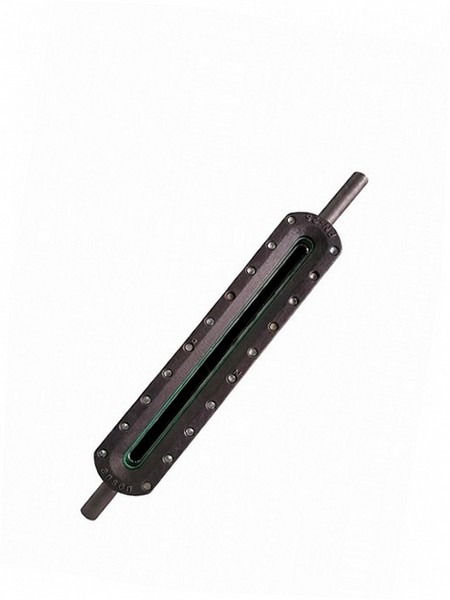

12кч11бк указатель уровня жидкости

Диапазон цен: 3000 ₽ – 5000 ₽

12кч11бк указатель уровня жидкости или рамка водоуказательная. Устройство применяется в паровых котлах, сосудах, аппаратах и резервуарах для жидкости. Указатель уровня поставляется в сборе с плоским рифленым стеклом. Отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей темный оттенок. Рифленое стекло в водоуказательной рамке является расходным элементом и меняется при изнашивании. Указатели уровня 12кч11бк производятся следующими типоразмерами рамок: №2, №4, №5, №6, №8. Все они отличаются индивидуальными габаритами и имеют одинаковый диаметр прохода. Температура рабочей среды указателя уровня — до +250°C.

Артикул: 12kch11bk Категория:

Возможно вы искали: 12rx11,r erfpfntkm ehjdyz ;blrjcnb

МаркаДу, ммМасса, кгСтроительная длина, ммСрок поставкиНаличиеЦенаКол-во
12кч11бк-2103000 ₽
12кч11бк-4103600 ₽
12кч11бк-5104000 ₽
12кч11бк-6104000 ₽
12кч11бк-8105000 ₽

Описание

12кч11бк указатель уровня жидкости — условия эксплуатации:

  • Температура рабочей среды: вода, пар — до +250 °С, этилмеркаптан, аммиак – от -30 до +40 °С;
  • Температура окружающей среды: от -30 до +50 °С;
  • Рабочая среда: вода и другие жидкие неагрессивные среды;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У3, Т3,УХЛ4;

Технические данные:

  • Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
  • Рабочее давление при различных температурах:

120оС — 2,5 (25) МПа (кгс/см2);
200оС — 2,3 (23) МПа (кгс/см2);
250оС — 2,1 (21) МПа (кгс/см2);

  • Присоединение к трубопроводу: штуцерное;
  • Условный проход, Ду, мм: 8;
  • Установочное положение на трубопроводе: вертикальное;
  • Регламентирующий документ: ТУ 26-07-1487-89;
  • Номера чертежей для указателей уровня жидкости:

№2 — СЗ 8804.002;
№4 — СЗ 8804.004;
№5 — СЗ 8804.005;
№6 — СЗ 8804.006;
№8 — СЗ 8804.008;

  • Указатель уровня жидкости комплектуется водоуказательным рифленым стеклом. Стекло имеет 3 (иногда 4) грани на одной из сторон. Отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающий темный оттенок;
  • Вариант упаковки: ВУ-1;

12кч11бк указатель уровня жидкости — материалы основных деталей:

  • Материал изделия (корпус): чугун КЧ30-6;
  • Материал изделия (штуцер): сталь 20;
  • Материал изделия (водоуказательное стекло): боросиликатное стекло;

Показатели надежности:

  • Средний срок службы: не менее 6 лет;
  • Полный средний ресурс: не менее 35 000 часов;
  • Гарантийная наработка: не менее 5 000 часов;
  • Наработка на отказ: не менее 6 000 часов;
