Описание

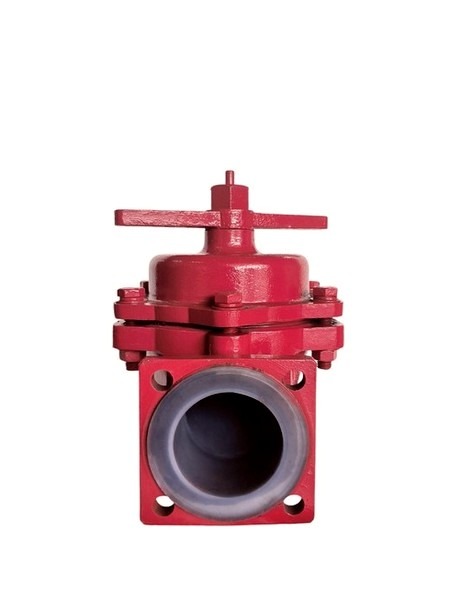

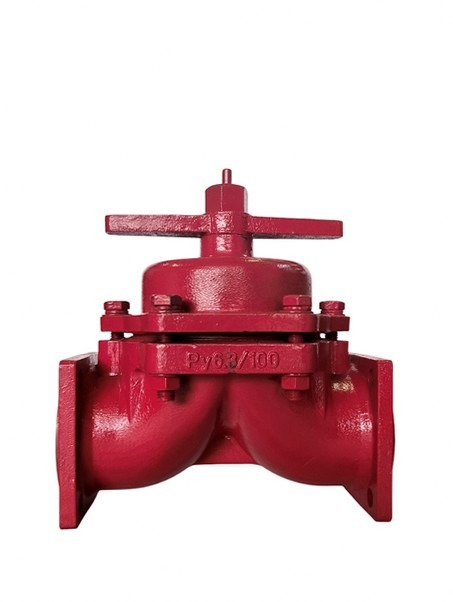

15ч76п2м клапан футерованный чугунный — условия эксплуатации:
- Температура рабочей среды: от -15 до + 150°С;
- Рабочая среда: растворы кислот и щелочей, спирты и другие жидкие агрессивные среды;
- Направление потока среды: любое;
Технические данные мембранного клапана:
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 0,6 (6);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Установочное положение на трубопроводе: любое;
- Регламентирующий документ: ТУ 26-07-1458-88;
- Китайское обозначение клапана: G41F4;
- Герметичность затвора соответствует классу «А» по ГОСТ 9544-2015;
- Климатическое исполнение и категория размещения по ГОСТ 15150: У1;
- Визуальный индикатор положения шпинделя: выдвижной шток;
15ч76п2м клапан футерованный чугунный — материалы основных деталей:
- Материал изделия (корпус, крышка): чугун;
- Материал изделия (проточная часть): фторопласт Ф4-МБ (FEP) (см. описание материалов ниже);
- Материал изделия (мембрана): фторопласт Ф4;
- Материал изделия (шпиндель): сталь 2Cr13;
- Материал изделия (мембрана – резиновая основа): EPDM (см.описание ниже);
Гарантийные обязательства:
- Средний срок службы вентиля: 5 лет;
- Гарантийный срок эксплуатации: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев от даты выпуска;
- Гарантийная наработка, циклов: 1200;
Монтаж и безопасность:
- Клапан мембранный футерованный устанавливается в местах, доступных для его осмотра и технического обслуживания;
- При монтаже необходимо проверить:
А) герметичность мест соединений;
Б) состояние болтовых соединений;
В) общее состояние клапана (резьбовая часть шпинделя должна быть смазана);
Все замеченные неисправности должны быть устранены;
