Описание

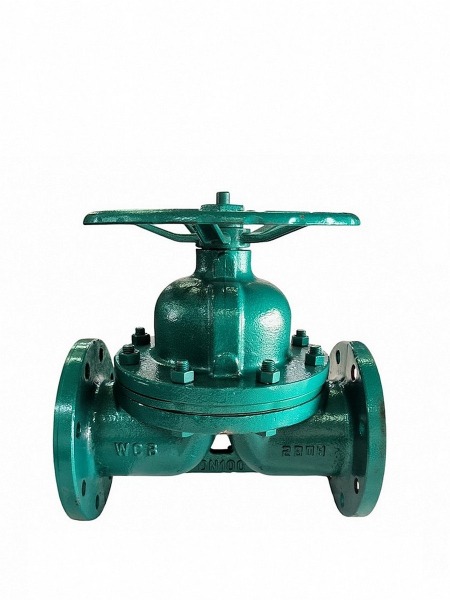

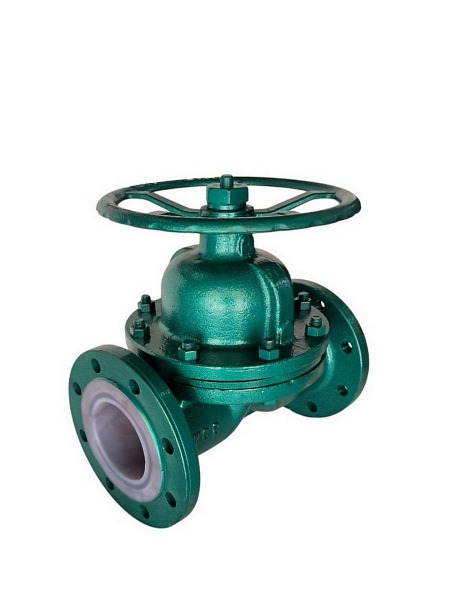

15с76п2 клапан мембранный футерованный — условия эксплуатации:
- Температура рабочей среды: от -30 до +150°С;
- Рабочая среда: жидкие агрессивные среды;
- Направление потока среды: любое;
- Климатическое исполнение и категория размещения по ГОСТ 15150: У1;
- Клапан устанавливается в местах, доступных для его осмотра и технического обслуживания;
Технические данные:
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 1,0 (10), 1,6 (16);
- Присоединение к трубопроводу: фланцевое;
- Герметичность затвора соответствует классу «А» по ГОСТ 9544-2015;
- Визуальный индикатор положения шпинделя: выдвижной шток;
15с76п2 клапан мембранный футерованный — материалы основных деталей:
- Материал изделия (корпус): сталь 20;

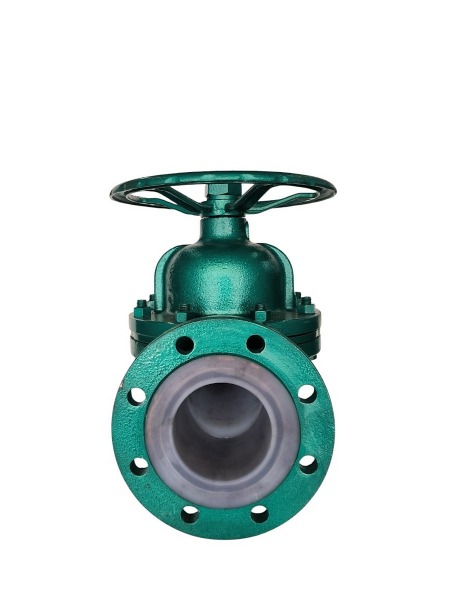

- Материал защитного покрытия корпуса: фторопласт – Ф-4МБ (FEP);
- Материал мембраны: фторопласт Ф4 и EPDM (ethylene propylene diene monomer) – пористый каучук;
Место производства:
- Китай;
- г. Воронеж, ЗАО «Гидрогаз»;
Показатели надежности:
- Средний срок службы вентиля ВДХ: 5 лет;
- Гарантийный срок эксплуатации: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев от даты выпуска;
- Гарантийная наработка, циклов: 1200;
Монтаж и безопасность:
- Клапан мембранный футерованный устанавливается в местах, доступных для его осмотра и технического обслуживания;
При монтаже необходимо проверить:
А) герметичность мест соединений;
Б) состояние болтовых соединений;
В) общее состояние клапана (резьбовая часть шпинделя должна быть смазана);
Все замеченные неисправности должны быть устранены;
Обслуживание клапанов:
- Разборка клапанов производится с целью устранения дефектов, возникших при эксплуатации;
- При разборке необходимо выполнять указания по технике безопасности, а также исключить возможность попадания грязи во внутреннюю полость клапанов.
