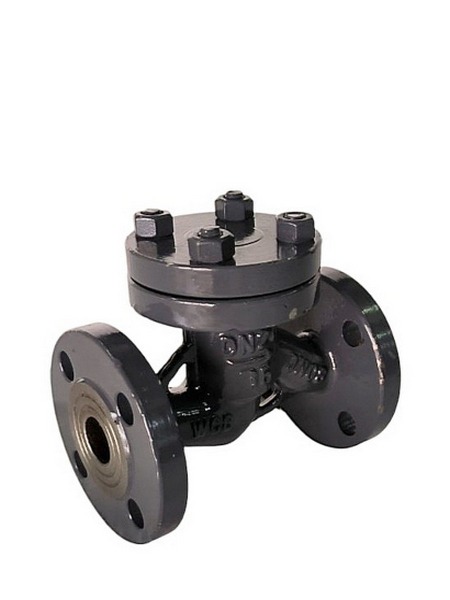

16с10нж клапан обратный стальной

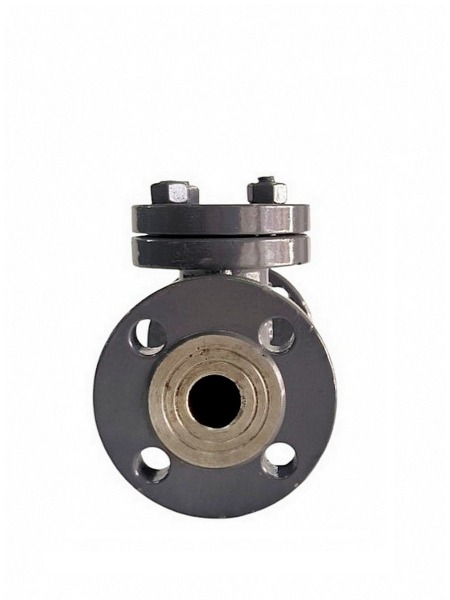

16с10нж клапан обратный стальной 2

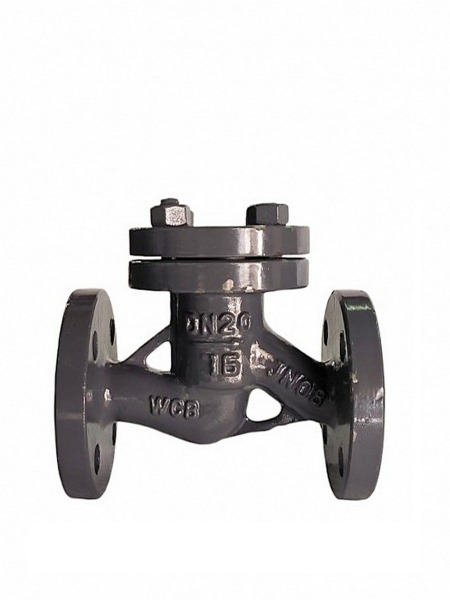

16с10нж клапан обратный стальной 1

16с10нж клапан обратный стальной

Диапазон цен: 4000 ₽ – 28000 ₽

16с10нж клапан обратный стальной. Обратный клапан применяется на трубопроводах для предотвращения обратного потока сред, нейтральных к материалам основных деталей клапана. При подаче рабочей среды под золотник клапана по направлению стрелки на корпусе, затвор под влиянием силы потока среды проходящей через него, открывает затвор. После прохода потока рабочей среды через седло клапана, затвор опускается на место автоматически, и не дает рабочей среде двигаться в обратном направлении. При отсутствии потока рабочей среды через клапан, золотник находятся в положении «закрыто» под действием собственного веса, таким образом, клапан обратный 16с10нж является автоматическим, не требующим управления либо иного регулирования в работе. Изделие изготавливается условными диаметрами: Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200.

Артикул: 16s10nzh Категория:

Возможно вы искали: 16c10y; rkfgfy j,hfnysq cnfkmyjq

МаркаДу, ммМасса, кгСтроительная длина, ммСрок поставкиНаличиеЦенаКол-во
16с10нж-15152,3130под заказ04000 ₽
16с10нж-20202,5150сегодня204000 ₽
16с10нж-25254160сегодня504000 ₽
16с10нж-32326,5180сегодня705000 ₽
16с10нж-40407200сегодня287000 ₽
16с10нж-50509230сегодня507000 ₽
16с10нж-656520290под заказ09000 ₽
16с10нж-808016310сегодня2010000 ₽
16с10нж-10010026350сегодня1015000 ₽
16с10нж-12512555400под заказ018000 ₽
16с10нж-15015078480под заказ020000 ₽
16с10нж-20020091600под заказ028000 ₽

Описание

16с10нж клапан обратный стальной – условия эксплуатации:

  • Температура рабочей среды: от – 40 до + 420°С;
  • Температура окружающей среды: от -40 до +45°С;
  • Рабочая среда: вода, пар, нефтепродукты и прочие среды нейтральные к материалам основных деталей;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У2;
  • Направление потока среды: под золотник (по стрелке);

Технические данные:

  • Привод: автоматический;
  • Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
  • Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80;
  • Установочное положение на трубопроводе: на горизонтальном трубопроводе крышкой вверх;
  • Регламентирующий документ: ТУ 2814-0011-29288476-2016, 26-07-393-86;
  • Класс герметичности: допустимые протечки в затворе при испытании водой, см3/мин: Ду40 – 1,0; Ду50 –1,0; Ду65 – 2,0; Ду80 – 2,0; Ду100 – 2,0; Ду150 – 3,0;
  • Номер чертежа: У 410030М;
  • Таблица-фигура: 16с10нж;

16с10нж клапан обратный стальной – материалы основных деталей:

  • Материал изделия (корпус): сталь 20Л;
  • Материал изделия (золотник): сталь 20Х13;
  • Материал изделия (тарелка): сталь 20Х13;

Основные заводы производители:

  • ЗАО “ТД “Знамя труда”;
  • Китай;

Показатели надежности:

  • Гарантийная наработка, циклов: 340;
  • Гарантийная наработка, часов: 10 900;
  • Гарантийный срок эксплуатации – 12 месяцев, со дня ввода крана в эксплуатацию , но не более 18 месяцев  со дня продажи;

Монтаж изделия:

  • При монтаже клапанов необходимо, чтобы фланцы на трубопроводах были установлены без перекосов и при полном совпадении болтовых отверстий с отверстием на фланцах обратного клапана;
  • Для того, чтобы исключить тепловые напряжения на трубопроводе устанавливают компенсаторы;
