Описание

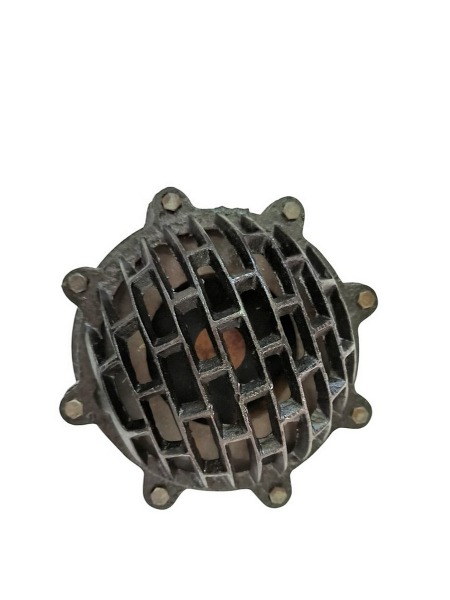

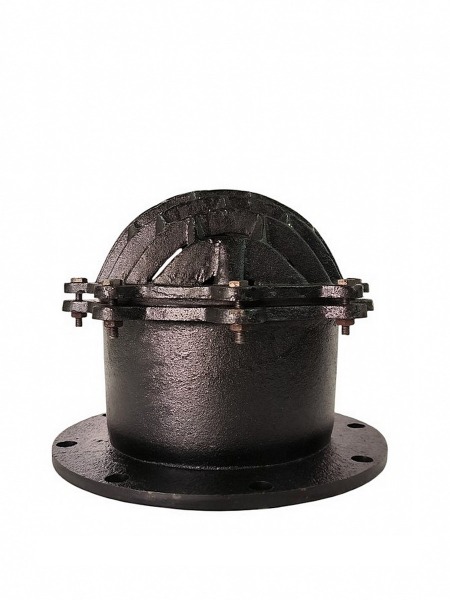

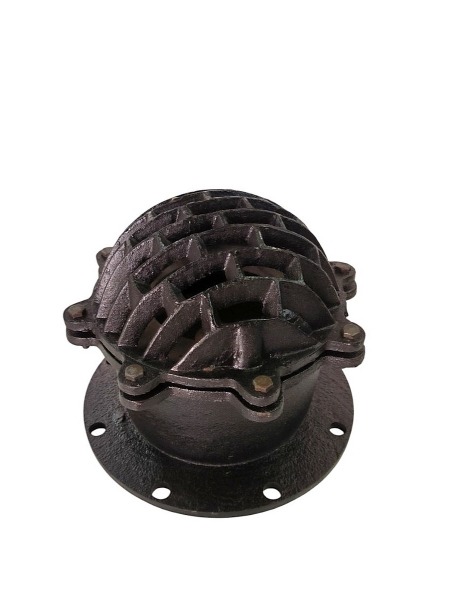

16ч42р клапан чугунный приёмный – параметры эксплуатации:
- Клапаны применяются в насосных установках на конце вертикального всасывающего трубопровода;
- Открытие клапана происходит под воздействием потока засасываемой жидкости;
- Температура рабочей среды: до +50°С;
- Температура окружающей среды: от -30 до +50°С;
- Рабочая среда: вода, неагрессивные среды;
- Рабочее положение клапана: сеткой вниз;
Технические данные обратного клапана 16ч42р:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 0,25 (2,5);
- Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80;
- Установочное положение на трубопроводе: сеткой вниз;
- Регламентирующий документ: ТУ 3722-006-00218227-2001, ТУ 3722-004-48055051-2008;
16ч42р клапан чугунный приёмный – материалы основных деталей:
- Материал изделия (корпус): чугун СЧ 15, СЧ20;
- Материал изделия (тарелка): чугун СЧ 15, СЧ20;
- Материал изделия (крестовина): алюминиевый сплав Ал-2;
- Материал изделия (уплотнение): резина-пластина ЗМБ-А-С;
- Материал изделия (сетка): сталь 3;
Показатели надежности:
- Гарантийная наработка на отказ, циклов: 800;
Монтаж клапана:
- Перед монтажом клапан необходимо тщательно очистить от консервации и возможного загрязнения;
- Клапан при длительном сроке хранения следует разобрать для удаления противокоррозийной смазки, после чего собрать и проверить на легкость хода захлопки;
- Если клапан снимается с трубопровода, то разборка и сборка его должна проводиться в специально оборудованном помещении;
- Возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана при разборке и сборке должно быть исключено;
- Все гайки и болты должны быть затянуты равномерно, затяжки гаек не должны вызывать перекоса соединяемых деталей.
