Описание

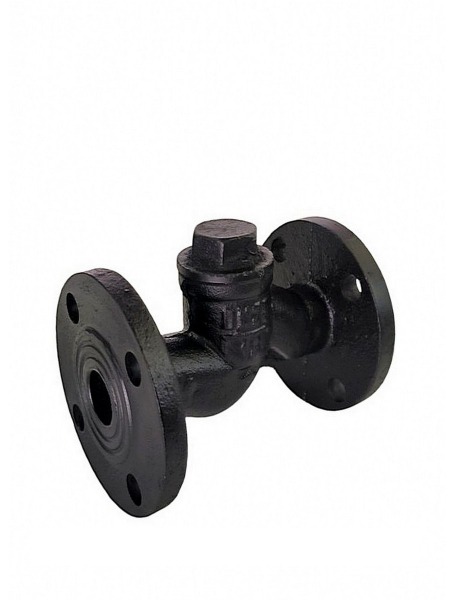

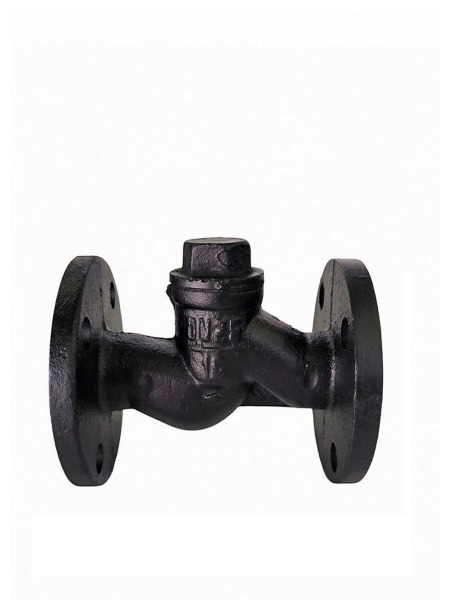

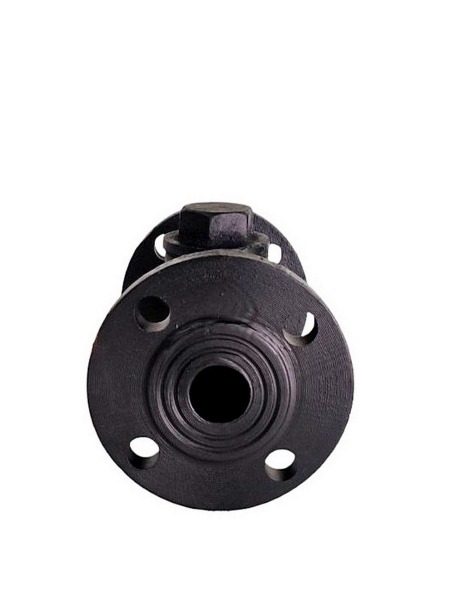

16ч3п клапан обратный фланцевый — условия эксплуатации:
- Температура рабочей среды: до + 225°С;
- Температура окружающей среды: от -30 до +50°С;
- Рабочая среда: вода, пар;
- Установочное положение на трубопроводе: горизонтальное, крышкой вверх;
- Подача рабочей среды: под золотник;
- Установка клапана должна производиться так, чтобы направление движения среды совпадало с направлением стрелки на корпусе клапана;
Технические данные:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Регламентирующий документ: ТУ26-07-1463-88;
- Класс герметичности по ГОСТ 9544-93: «А»;
- Номер чертежа: УЛ 41079, КА 41075;
- Варианты обозначения по таблице-фигур: 16ч3п, 16ч3бр, 16ч3р, 16кч3п;
16ч3п клапан обратный фланцевый — материалы основных деталей:
- Материал изделия (корпус, крышка): СЧ 18;
- Материал изделия (золотник): Ст. 5;
- Материал изделия (кольцо уплотнительное): Фторопласт-40, Латунь ЛЦ40С, Резина ТМКЩ-С;
- Если уплотнительный материал золотника изготовлен из резины, то такие клапана применяются при температуре не более +50°С;
Показатели надежности обратного клапана:
- Гарантийный срок эксплуатации – 12 месяцев, со дня ввода крана в эксплуатацию , но не более 18 месяцев со дня продажи;
- Средний срок службы: 7 лет;
Основные заводы производители:
- Украина, АО «Кролевецкий арматурный завод»;
- Армения, ОАО «ЕАЗ»;
- Китай;
Монтаж клапана:
- Клапаны должны устанавливаться в местах, доступных для обслуживания и осмотра;
- При монтаже клапанов необходимо, чтобы фланцы на трубопроводах были установлены без перекосов и при полном совпадении болтовых отверстий с отверстием на фланцах обратного клапана;
- Для того, чтобы исключить тепловые напряжения на трубопроводе устанавливают компенсаторы;
- Трубопроводы должны быть тщательно очищены от грязи, песка, окалины.
