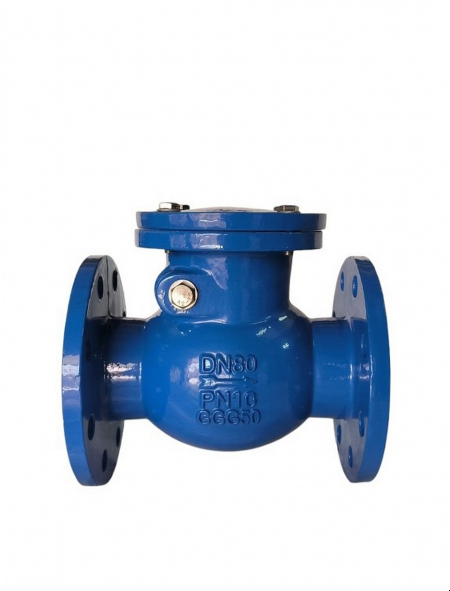

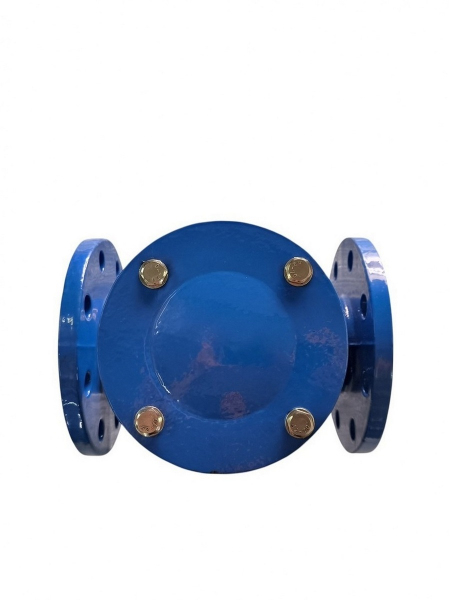

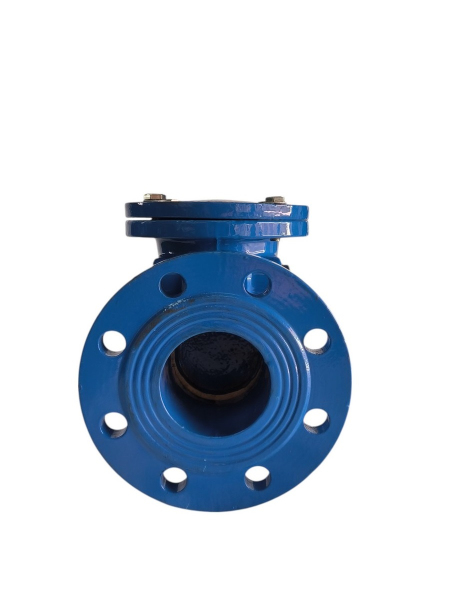

19ч16бр клапан обратный чугунный
19ч16бр клапан обратный чугунный 2
19ч16бр клапан обратный чугунный 1
19ч16бр клапан обратный чугунный 3

19ч16бр клапан обратный чугунный

Диапазон цен: 5000 ₽ – 170000 ₽

19ч16бр клапан обратный чугунный поворотный фланцевый. Клапан предназначается для предотвращения обратного потока рабочей среды трубопроводов, транспортирующих воду, нефть, масла и другие нефтепродукты. Рабочая среда подается под диск в направлении, указанном стрелкой на корпусе клапана. Клапан открывается поворотом диска при подаче давления. В открытом положении диск удерживается за счет подъемной силы, возникающего от напора скоростного потока рабочей среды. При изменении направления потока на обратное затвор закрывается, прекращается обратное движение рабочей среды. Устанавливается клапан таким образом, чтобы направление движения рабочей среды совпадало с направлением стрелки на корпусе клапана. Материал корпуса – серый чугун. Уплотнение в затворе – бронза. Изделие изготавливается условными диаметрами: Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400.

Артикул: 19ch16br Категория:

Возможно вы искали: 19x16,h rkfgfy j,hfnysq xeueyysq

МаркаДу, ммМасса, кгСтроительная длина, ммСрок поставкиНаличиеЦенаКол-во
19ч16бр-505011230под заказ05000 ₽
19ч16бр-808018310сегодня2010000 ₽
19ч16бр-10010023350сегодня2018000 ₽
19ч16бр-15015042460сегодня2515000 ₽
19ч16бр-20020061500сегодня1335000 ₽
19ч16бр-25025088,5600сегодня2048000 ₽
19ч16бр-300300140700сегодня1080000 ₽
19ч16бр-400400260900под заказ0170000 ₽

Описание

19ч16бр клапан обратный чугунный – условия эксплуатации:

  • Температура рабочей среды: до + 225°С;
  • Температура окружающей среды: до +50°С;
  • Рабочая среда: вода, нефть, нефтепродукты, масла;
  • Направление потока среды: под диск (по стрелке на корпусе);

Технические данные:

  • Привод: автоматический;
  • Номинальное давление PN, МПа (кгс/см²): 1,0 (10);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Установочное положение на горизонтальном трубопроводе: крышкой вверх;
  • Установочное положение на вертикальном трубопроводе: так, чтобы диск (тарелка затвора) открывался вверх;
  • Регламентирующий документ: ТУ У 29.1 – 03326877 – 001 – 2001;
  • Пропуск воды при закрытом затворе, не более: 1см3/мин – для Ду50, 4см3/мин для Ду80 и Ду100, не более 7см3/мин – для Ду150;
  • Номер чертежа: 30Ф-050 ПС;

19ч16бр клапан обратный чугунный – материалы основных:

  • Материал изделия (корпус, крышка, рычаг, диск): чугун СЧ 18;
  • Материал изделия (пробка, втулка): сталь 3;
  • Материал изделия (ось, палец): сталь 20х13
  • Материал изделия (прокладка) паронит ПОН-Б-3;
  • Материал изделия (кольцо): латунь ДС 38 Мц2с2;

Показатели надежности:

  • Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатацию, но не более 22 месяцев с момента продажи;
  • Средний срок службы: 6 лет;

Техническое обслуживание:

  • В процессе эксплуатации затворы должны периодически осматриваться;
  • Обнаруженные течи в прокладках устраняются подтягиванием резьбовых соединений;
  • При обнаружении течи через уплотнительные поверхности клапан необходимо разобрать. При наличии задиров и царапин на уплотнительных поверхностях следует произвести притирку их или проточку.
