Описание

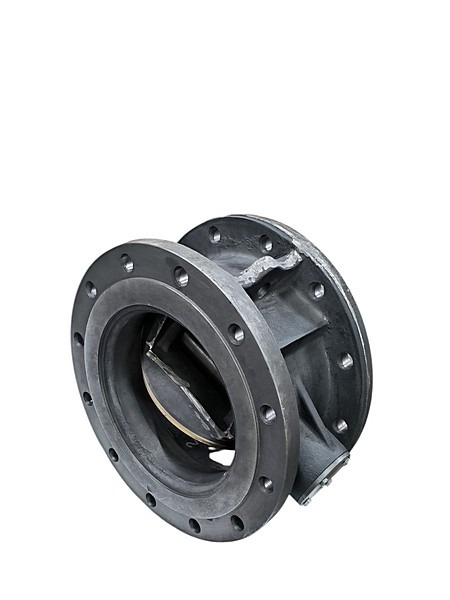

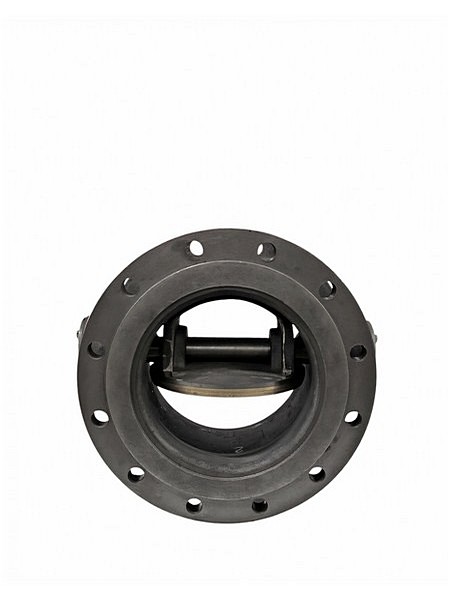

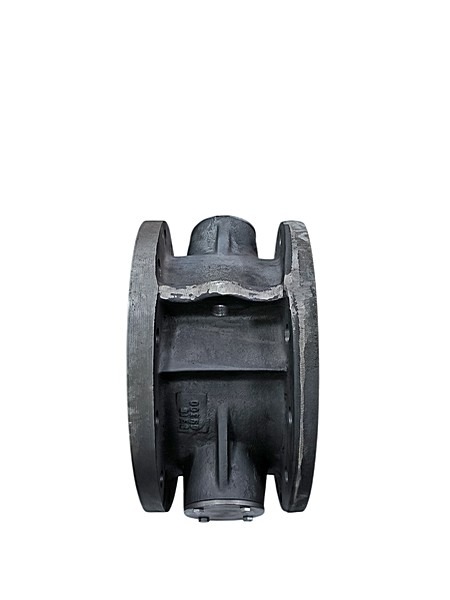

19ч24бр клапан обратный поворотный – технические данные:
- Привод: автоматический;
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Установочное положение: на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх, на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода;
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
- Регламентирующий документ: ТУ 26-07-1490-89;
- Климатическое исполнение: У1 по ГОСТ 15150-69;
- Таблица-фигура: 19ч24бр;
Условия эксплуатации обратного клапана:
- Температура рабочей среды: до + 100°С;
- Рабочая среда: вода;
- Направление потока среды: по стрелке на корпусе;
19ч24бр клапан обратный поворотный – материалы основных деталей :
- Материал изделия (корпус): СЧ 18;
- Материал изделия (захлопка): СЧ 18;
- Материал изделия (ось): сталь 20х13;
- Материал уплотнительных колец: латунь ЛЦ 40С;
Показатели надежности обратного клапана 19ч24бр:
- Средний срок службы: 5 лет;
- Средний ресурс, циклов: 2500;
- Наработка на отказ, циклов: 400;
Основные заводы производители обратного клапана 19ч24бр:
- Производитель 19ч24бр: Россия.
19ч24бр клапан обратный поворотный – монтаж и принцип действия:
- К монтажу эксплуатации и обслуживанию клапанов допускается персонал, обслуживающий объект, изучивший устройство клапанов, правила техники безопасности, требования инструкции по эксплуатации и имеющие навыки работы с клапанами.
- Перед монтажом клапан тщательно очистить от консервации и возможного загрязнения.
- Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость открывания захлопки и произвести гидравлическое испытание водой Ру 16 кгс/см2.
- Рабочее положение клапана – на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх, на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода.
- Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
- Принцип действия: при подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды захлопка плавно закрывается под воздействием собственного веса, создающего необходимый момент на закрытие вследствие смещения центра тяжести захлопки относительно оси вращения
