19ч16бр-400

Описание

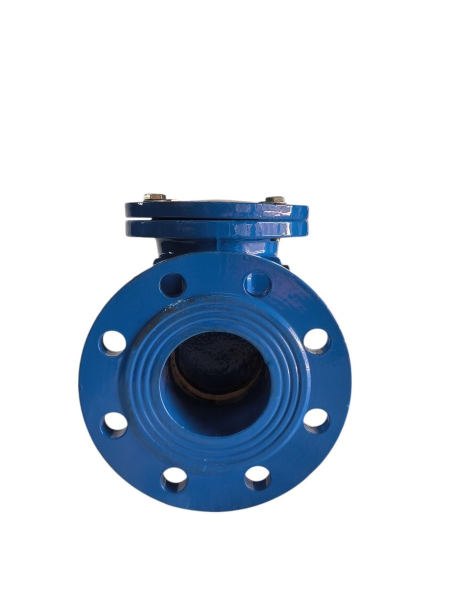

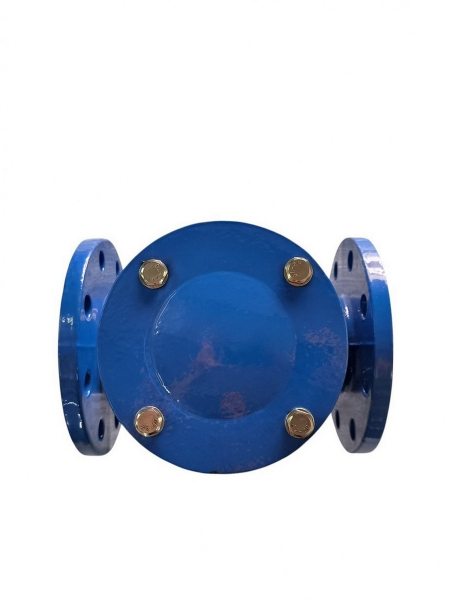

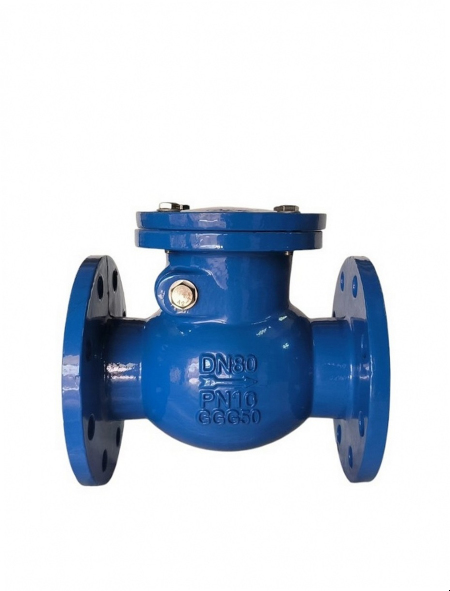

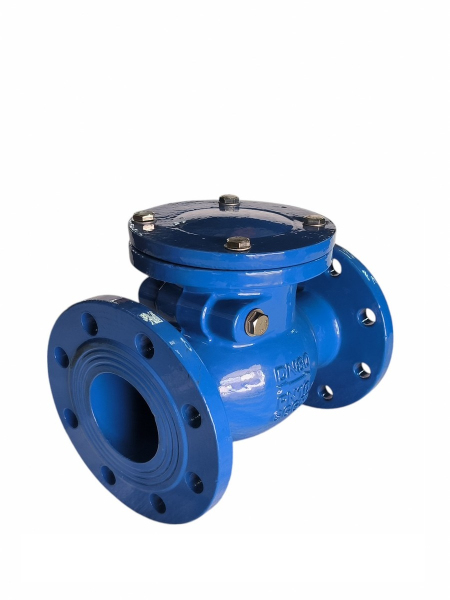

19ч16бр-400 клапан обратный чугунный — условия эксплуатации:

• Температура рабочей среды: до + 225°С;
• Температура окружающей среды: до +50°С;
• Рабочая среда: вода, нефть, нефтепродукты, масла;
• Направление потока среды: под диск (по стрелке на корпусе);

Технические данные:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 1,0 (10);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на горизонтальном трубопроводе: крышкой вверх;
• Установочное положение на вертикальном трубопроводе: так, чтобы диск (тарелка затвора) открывался вверх;
• Регламентирующий документ: ТУ У 29.1 – 03326877 – 001 – 2001;
• Пропуск воды при закрытом затворе, не более: 1см3/мин — для Ду50, 4см3/мин для Ду80 и Ду100, не более 7см3/мин – для Ду150;
• Номер чертежа: 30Ф-050 ПС;

19ч16бр-400 клапан обратный чугунный — материалы основных:

• Материал изделия (корпус, крышка, рычаг, диск): чугун СЧ 18;
• Материал изделия (пробка, втулка): сталь 3;
• Материал изделия (ось, палец): сталь 20х13
• Материал изделия (прокладка) паронит ПОН-Б-3;
• Материал изделия (кольцо): латунь ДС 38 Мц2с2;

Показатели надежности:

• Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатацию, но не более 22 месяцев с момента продажи;
• Средний срок службы: 6 лет;

Техническое обслуживание:

• В процессе эксплуатации затворы должны периодически осматриваться;
• Обнаруженные течи в прокладках устраняются подтягиванием резьбовых соединений;
• При обнаружении течи через уплотнительные поверхности клапан необходимо разобрать. При наличии задиров и царапин на уплотнительных поверхностях следует произвести притирку их или проточку.
