Описание

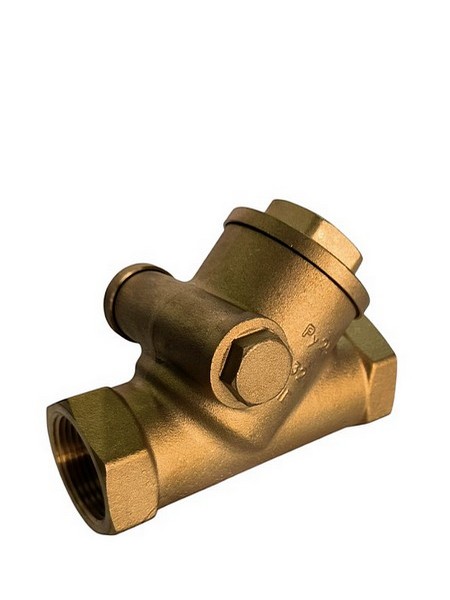

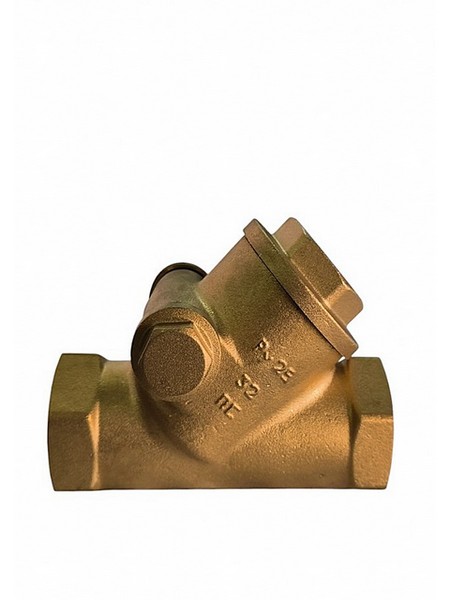

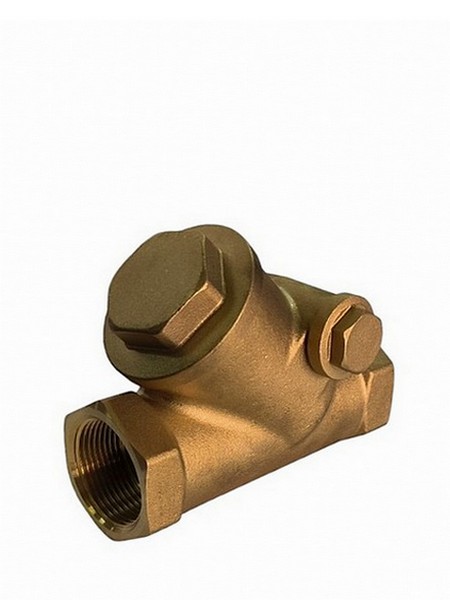

19б1нж клапан обратный латунный — условия эксплуатации:
- Температура рабочей среды: до + 200°С;
- Рабочая среда: вода, пар, воздух;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У;
- Направление потока среды: под захлопку;
Технические данные:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
- Присоединение к трубопроводу: муфтовое;
- Установочное положение на трубопроводе: на горизонтальном трубопроводе – крышкой вверх, на вертикальном – входным патрубком вниз;
- Регламентирующий документ: ТУ 26-07-1102-75, ТУ 3712-008-05749381-98;
- Номер чертежа: ПЗ 44001;
- Пропуск среды в затворе, не более, см3/мин.: Ду 6 — 0,5; Ду 15 — 0,5; Ду 25 — 1,0; Ду 32 — 1,0;
- Номер чертежа: ВИЛН.494412.001 для Ду 6; ВИЛН.494412.002 для Ду 15; ВИЛН.494412.003 для Ду 25; ВИЛН.494412.004 для Ду 32;
19б1нж клапан обратный латунный — материалы основных деталей:
- Материал изделия (корпус): латунь ЛЦ40Сд;
Показатели надежности обратного клапана:
- Средний срок службы клапана: не менее 11 лет;
- Средний ресурс до списания — не менее 6000 циклов;Средняя наработка на отказ – не менее 2000 циклов;
- Гарантийный срок эксплуатации – 18 месяцев, со дня ввода крана в эксплуатацию , но не более 24 месяцев со дня продажи;
- Гарантийная наработка – 1800 циклов в пределах гарантийного срока эксплуатации;
- Указательные ресурсы, сроки службы и гарантии изготовителя действительны при соблюдении потребителем требований действующей эксплуатационной документации;
Основные заводы производители:
- ОАО «Пензенский арматурный завод»;
- Китай;
Техническое обслуживание:
- В процессе эксплуатации затворы должны периодически осматриваться;
