Описание
Под заказ возможно производство клапана любого диаметра с любой строительной длиной. Срок изготовления от 10 рабочих дней.
Условия эксплуатации:
- Температура рабочей среды: от -40 до + 450°С;
- Температура окружающей среды: от -40 до +40°С;
- Рабочая среда: вода, пар, неагрессивные нефть и нефтепродукты;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: «У1;
- Установочное положение на трубопроводе: на горизонтальном трубопроводе серьгами вверх, на вертикальных – входным патрубком вниз;
- Направление потока среды: по стрелке на корпусе;

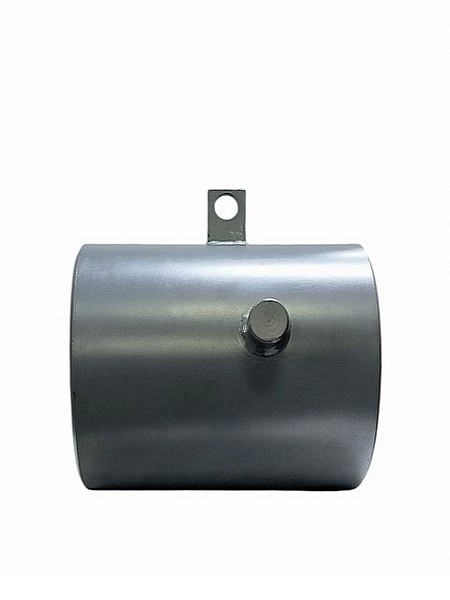

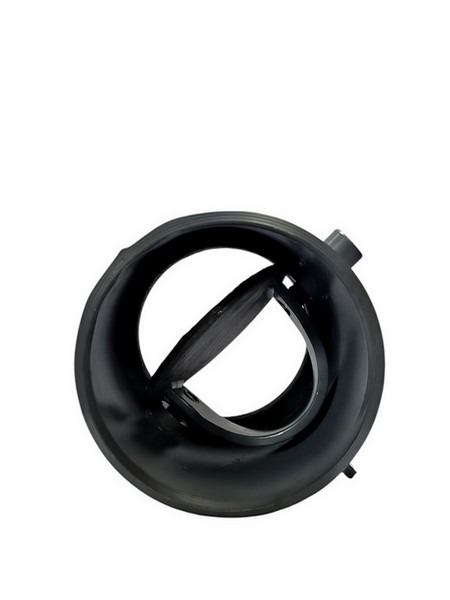

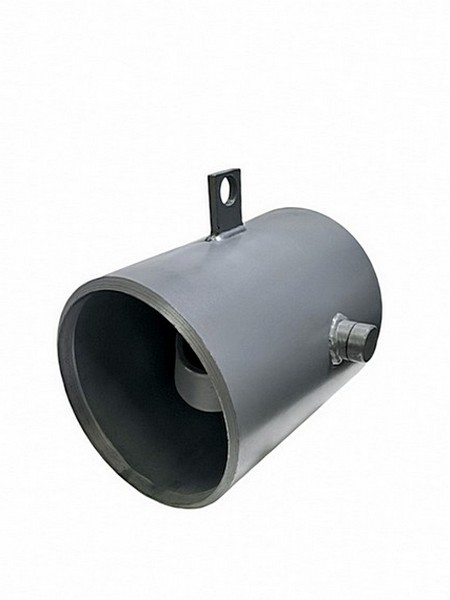

19с47нж клапан обратный поворотный — технические данные обратного клапана:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 4,0(40);
- Присоединение к трубопроводу: под приварку;
- Регламентирующий документ: ТУ 26-07-1101-82;
- Класс герметичности по ГОСТ 9544-2015: «В»;
- Номер чертежа: ИА 44078;
- Таблица-фигура: 19с47нж;
Материалы основных деталей обратного клапана 19с47нж:
- Материал деталей (сновной): сталь 20;
Показатели надежности:
- Средний срок службы, лет: 30;
- Средний полный ресурс, циклов: 2800;
- Гарантийная наработка, циклов: 500.
19с47нж клапан обратный поворотный — монтаж:
- Перед установкой необходимо проверить состояние внутренних поверхностей клапана, а также промыть (продуть) участки трубопровода до и после клапана;
- Установку клапана необходимо производить таким образом, чтобы направление потока среды совпадало с направлением стрелки на корпусе.
- Установить клапан на трубопровод;
- Смонтированный на трубопроводе клапан перед пуском в эксплуатацию необходимо подвергнуть испытаниям:
- произвести гидравлические испытания пробным давлением пр открытом клапане;
- проверить герметичность затвора и соединений при условном (рабочем) давлении.
- В процессе эксплуатации следует периодически производить наружный осмотр в определенные сроки, не реже одного раза в месяц.
Основные заводы производители обратного клапана 19с47нж:
- Место производства: Россия;
- Под заказ изготовим клапан любого диаметра и строительной длины.
