Описание

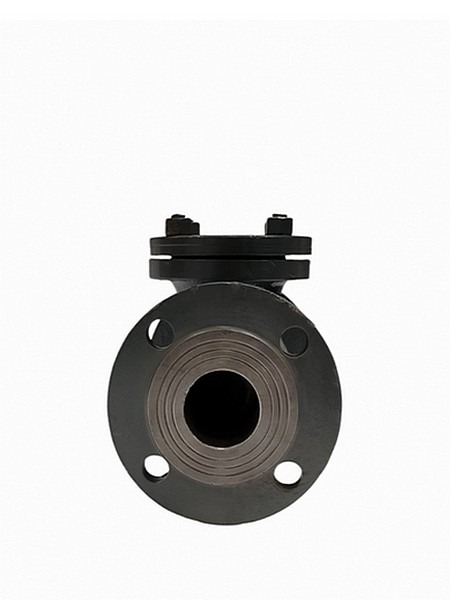

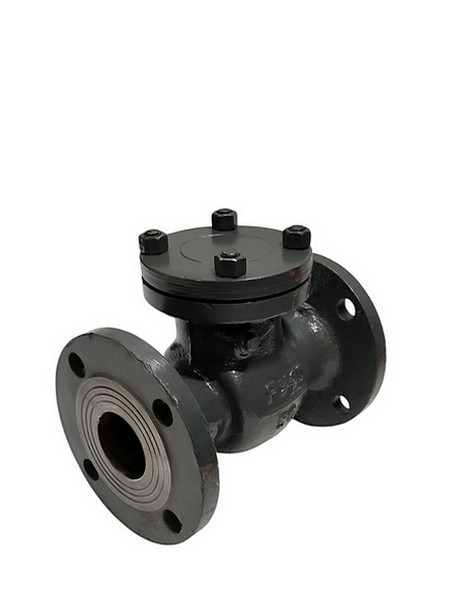

19с53нж-200 клапан обратный поворотный — условия эксплуатации:
- Температура рабочей среды: от -40 до + 425°С;
- Температура окружающей среды: от -40 до +50°С;
- Рабочая среда: вода, пар, природный газ, жидкие нефтепродукты;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У;
- Направление потока среды: под захлопку;
Технические данные:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 4,0 (40);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Ответные фланцы — по ГОСТ 12820;
- Клапан соответствует ГОСТ 13252-91 на обратные затворы;
- Установочное положение на трубопроводе: на горизонтальном трубопроводе – крышкой вверх, на вертикальном – по направлению стрелки на корпусе;
- Регламентирующий документ: ТУ 3742-018-0218118-2002, ТУ 3742-003-07533604-94;
- Таблица-фигура: 19с53нж;
19с53нж-200 клапан обратный поворотный — материалы основных деталей:
- Материал изделия (корпус, крышка): сталь 25Л;
- Материал изделия (детали затвора, захлопка): сталь 20х13;
- Материал изделия(ось): сталь 20Х13;
- Материал изделия (серьга, кронштейн): сталь 20;
- Материал изделия (прокладка): паронит ПА или ПОН-Б;
Показатели надежности:
- Гарантийный срок эксплуатации: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев от даты выпуска;
- Средний срок службы: 10-12 лет;
- Гарантийная наработка в пределах гарантийного срока эксплуатации, циклов: 350;
- Полный средний ресурс, циклов: 2500;
Меры безопасности:
- Для обеспечения безопасности работы клапана используйте ГОСТ 12.2.063-2015;
- Перед установкой клапана на трубопровод необходимо визуально проверить чистоту внутренних поверхностей;
- Для оценки работоспособности клапана проверьте плавность перемещения захлопки путем открытия-закрытия захлопки в ручную;
- Снимать клапана с трубопровода при наличии в нем рабочей среды;
- Техническое обслуживание клапана при эксплуатации следует производить согласно нормам, принятым на объекте;
