Описание

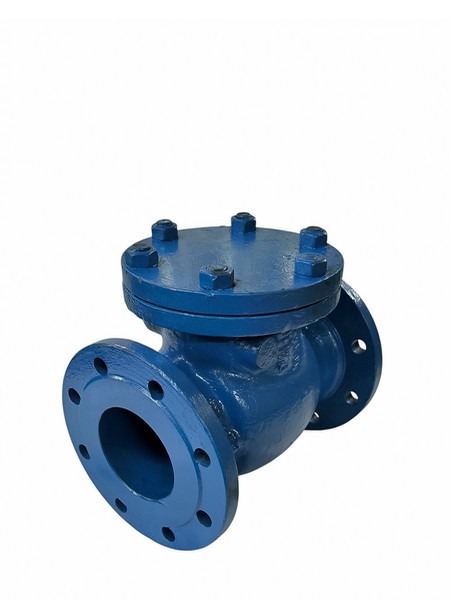

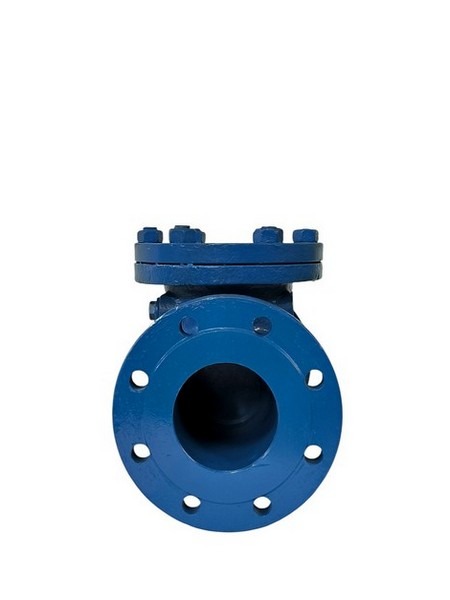

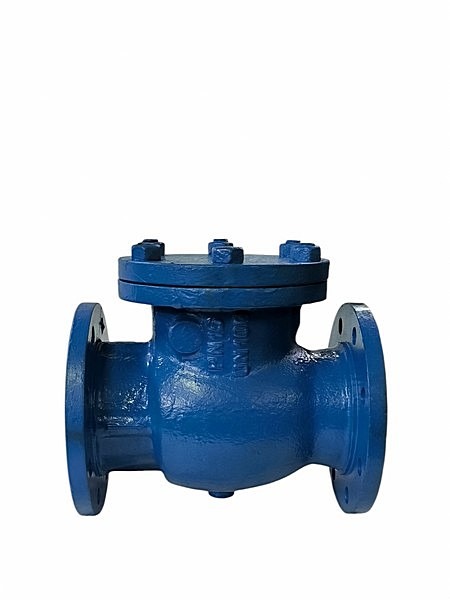

19с76нж клапан обратный поворотный – условия эксплуатации:
- Температура рабочей среды: до + 425°С;
- Температура окружающей среды: от -40 до +50°С;
- Рабочая среда: вода, пар, газообразные среды и нефтепродукты;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1;
- Направление потока среды: под захлопку (по стрелке на корпусе);
Технические данные обратного поворотного клапана:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
- Присоединение к трубопроводу: фланцевое;
- Установочное положение на трубопроводе: на горизонтальном трубопроводе – крышкой вверх, на вертикальном – входным патрубком вниз;
- Регламентирующий документ: ТУ ТУ 3740-002-30995032-2014;
- Класс герметичности по ГОСТ 9544-93: «А», «В»;
- Докустимые протечки в затворе ГОСТ 13252: 3см3/мин;
- Таблица-фигура: 19с76нж;
Материалы основных деталей:
- Корпус: сталь 35Л;
- Крышка: сталь 35Л;
- Захлопка: сталь 35Л;
- Кронштейн: сталь 35Л;
- Ось: сталь 20Х13;
19с76нж клапан обратный поворотный – показатели надежности:
- Средний срок службы клапана 19с76нж: 12 лет;
- Гарантийная наработка, циклов: 450;
Основные заводы производители:
- Место производства клапана 19с76нж: Россия;
Монтаж поворотного обратного клапана :
- Перед установкой клапана обратного поворотного 19с76нж на трубопровод промыть и продуть систему трубопровода.
- При установке направление подачи рабочей среды клапана должно совпадать с направлением стрелки на корпусе.
- Монтаж клапана выполняется фланцами на вертикальном или горизонтальном участке трубопровода. При использовании горизонтального варианта установка осуществляется крышкой вверх, при вертикальном монтаже входной патрубок должен располагаться вниз.
- Затягивать шпильки гайки равномерно, без перекосов и перетяжек.
