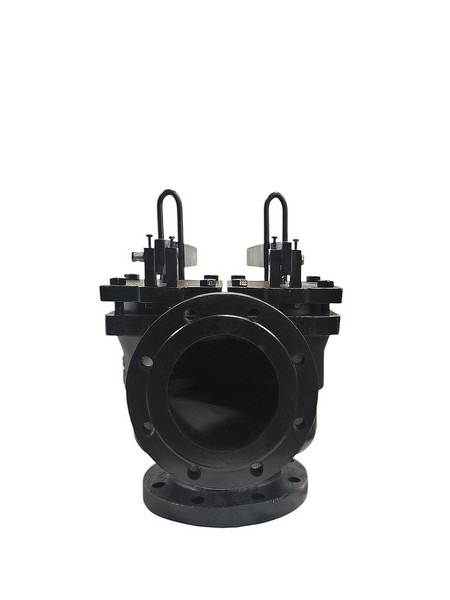

17ч19бр клапан предохранительный двухрычажный 3

17ч19бр клапан предохранительный двухрычажный

Диапазон цен: 17000 ₽ – 84000 ₽

17ч19бр клапан предохранительный рычажно-грузовой двухрычажный. Предназначен для сброса среды при повышении сверхдопустимого давления в технических линиях стационарных паровых и водогрейных котлов, резервуарах или системных трубопроводах. Присоединение к трубопроводу – фланцевое, входной на Ру16 и выходной на Ру6. При рабочем давлении среды предохранительный клапан 17ч19бр закрыт. Золотник прижат к седлу массой грузов (кольцо уплотнительное в корпусе), отрегулированной на давление настройки Рн. При повышении давления в системе до величины полного открытия Рпо клапан автоматически открывается и сбрасывает избыток среды. При снижении давления в системе до величины закрытия Рз масса грузов превысит усилие давления среды, действующей на площадь золотника, и клапан закрывается. Принудительный подрыв клапана 17ч19бр осуществляется путем подъема груза вручную. Корпус клапана изготавливается из серого чугуна. Предохранительный клапан 17ч19бр изготавливается условными диаметрами Ду80, Ду125, Ду150.

*Клапан грузами не комплектуется, грузы приобретаются отдельно.

Артикул: 17ch19br Категория:

Возможно вы искали: 17x19,h rkfgfy ghtlj[hfybntkmysq lde[hsxf;ysq

МаркаДу, ммМасса, кгСтроительная длина, ммСрок поставкиНаличиеЦенаКол-во
17ч19бр-808034125сегодня917000 ₽
17ч19бр-12512564150сегодня1278000 ₽
17ч19бр-150150100200сегодня1784000 ₽

Описание

17ч19бр клапан предохранительный – условия эксплуатации:

  • Температура рабочей среды: от – 15 до + 225°С;
  • Температура окружающей среды: От 0 до +55°С;
  • Рабочая среда: вода, пар и другие жидкие и газообразных среды, нейтральных к материалам основных деталей корпуса клапана;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  УЗ.1;
  • Направление потока среды: под золотник;

Технические данные предохранительного клапана 17ч19бр:

  • Привод: автоматический;
  • Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 33259‑2015;
  • Установочное положение на трубопроводе: вертикальное крышкой вверх;
  • Класс герметичности: допустимые протечки в затворе, см3/мин: 6,0;
  • Номер чертежа: КА 52004;
  • Таблица-фигура: 17ч19бр;

17ч19бр клапан предохранительный –  материалы основных деталей:

  • Материал изделия (корпус, крышка): СЧ 18;
  • Материал изделия (золотник): СЧ 18, сталь 20;
  • Материал изделия (шток, ось): сталь 20Х13;
  • Материал изделия (уплотнительные поверхности затвора): ЛС 59-1;

Показатели надежности предохранительного клапана:

  • Средний срок службы: не менее 5 лет;
  • Гарантийная наработка, циклов: 100;

Основные заводы производители:

  • Место производства: Украина;

Монтаж предохранительного вентиля 17ч19бр:

  • Перед вводом клапана 17ч19бр  в эксплуатацию необходимо снять заглушки, закрывающие отверстие клапана, удалить консервационную смазку сухой ветошью с последующим обезжириванием, бензином или уайт-спиртом. Следует убедиться также в полном отсутствии каких – либо загрязнений в присоединительном трубопроводе, т.к. мелкие частицы, попав на поверхность между золотником и седлом, нарушают герметичность в затворе. Перед монтажом предохранительного клапана 17ч19бр проверить визуально состояние его внутренних полостей и при необходимости, произведите промывку и просушку, а так же произвести тщательную промывку и продувку трубопроводной системы.
  • Установку клапана на трубопроводе следует проводить так, чтобы направление подачи давления рабочей среды совпадало  с направлением стрелки-указателя направления рабочей среды на корпусе клапана.
  • Перед монтажом следует провести входной контроль клапана для выявления его работоспособности.
