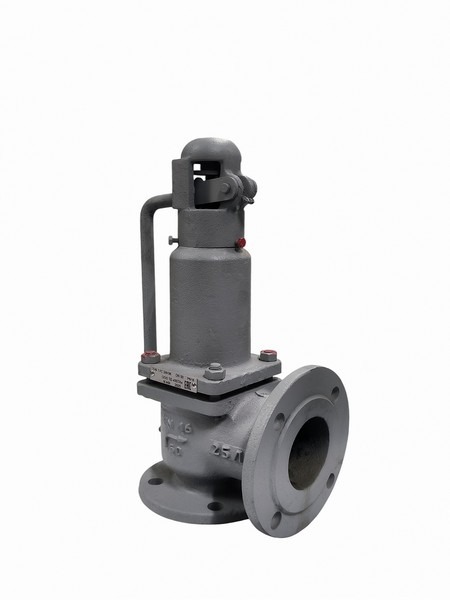

17с28нж клапан предохранительный угловой

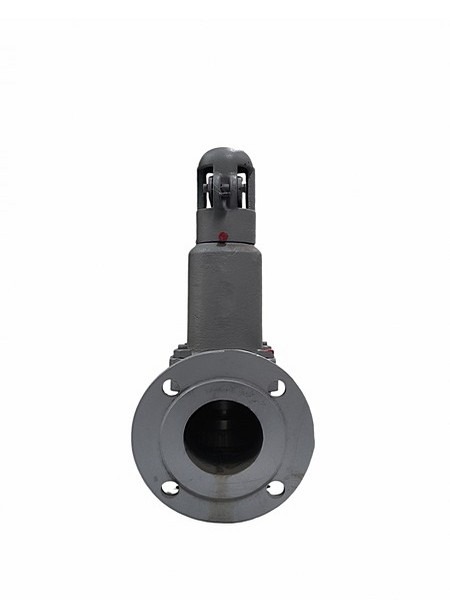

17с28нж Ду 80 клапан предохранительный угловой

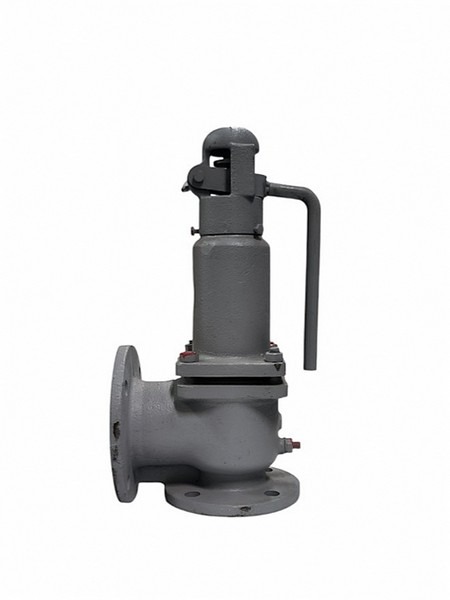

17с28нж Ду 50 клапан предохранительный угловой

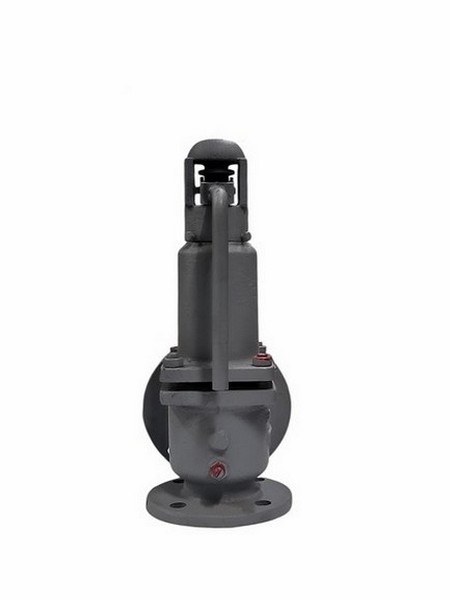

17с28нж Ду 65 клапан предохранительный угловой

17с28нж клапан предохранительный угловой

Диапазон цен: 18300 ₽ – 74000 ₽

17с28нж клапан предохранительный угловой с функцией “ручного подрыва”. Клапаны относятся к полноподъёмным пружинным клапанам двухпозиционного действия. Клапан применяются для установки на резервуарах, котлах и трубопроводах для защиты от недопустимого повышения давления. Сброс избытка рабочей среды в атмосферу или отводящий трубопровод происходит автоматически. Клапан имеет рычаг ручного подрыва, который предназначен для проверки работоспособности арматуры и для снятия избыточного давления в трубопроводе вручную. Присоединение клапана к трубопроводу – фланцевое. Рабочая среда: вода, пар, жидкие и газообразные среды, нейтральные к материалам основных деталей корпуса рабочей температурой до + 425°С. Предохранительные клапана 17с28нж изготавливаются условными диаметрами: Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100.

Артикул: 17s28nzh Категория:

Возможно вы искали: 17c28y; rkfgfy ghtlj[hfybntkmysq eukjdjq

МаркаДу, ммМасса, кгСтроительная длина, ммСрок поставкиНаличиеЦенаКол-во
17с28нж-25-12512,510010 дней018300 ₽
17с28нж-32-13213,510510 дней020000 ₽
17с28нж-32-43213,510510 дней020000 ₽
17с28нж-40-1401711510 дней022600 ₽
17с28нж-40-2401711510 дней022600 ₽
17с28нж-40-3401711510 дней022600 ₽
17с28нж-50-05017,513010 дней025000 ₽
17с28нж-50-15017,513010 дней025000 ₽
17с28нж-50-25017,513010 дней025000 ₽
17с28нж-50-35017,513010 дней025000 ₽
17с28нж-50-45017,513010 дней025000 ₽
17с28нж-65-1652314010 дней036000 ₽
17с28нж-80-08026,515010 дней037000 ₽
17с28нж-80-18026,515010 дней037000 ₽
17с28нж-80-28026,515010 дней037000 ₽
17с28нж-80-38026,515010 дней037000 ₽
17с28нж-80-48026,515010 дней037000 ₽
17с28нж-100-11005816010 дней074000 ₽

Описание

17с28нж клапан предохранительный угловой – технические данные:

  • Привод: автоматический;
  • Номинальное давление PN, МПа (кгс/см²): на входе 1,6 (16), на выходе 0,6 (6);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815;
  • Установочное положение на трубопроводе: колпаком вверх;
  • Допустимые протечки в затворе, см3мин: для воздуха -10 для воды -2;
  • Регламентирующий документ: ТУ 3742-017-00218118-2002, ТУ 26-07-346-85;
  • Номер чертежа: Р 55166;
  • Таблица-фигура: 17с28нж;

Диапазон давлений настройки пружины МПа (кгс/см²) и условное обозначение диапазона:

Обозначение Пределы давлений настройки, кгс/см2 Номер пружины
17с28нж 0,5…1,5 0
17с28нж1 1,5…3,5 1
17с28нж2 3,5…7 2
17с28нж3 7…10 3
17с28нж3 10…16 4

Условия эксплуатации:

  • Температура рабочей среды: от – 40 до + 425°С;
  • Температура окружающей среды: от -40 до +40°С;
  • Рабочая среда: вода, пар, жидкая или газообразная, нейтральная к материалам основных деталей корпуса;
  • Допустима рабочая среда до 4-го класса опасности по ГОСТ 12.1.007-76;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У, УХЛ;
  • Направление потока среды: под золотник (по стрелке на корпусе);

Материалы основных деталей:

  • Материал изделия (корпус, крышка): сталь 25Л по ГОСТ 977-88;
  • Материал изделия (седло, диск, шток, втулка): сталь 20х13 по ГОСТ 5632-2014;
  • Материал изделия (прокладка): АД1М;
  • Материал изделия (пружина): 50ХФА по ГОСТ 14959-2016;
  • Материал изделия (винт регулировочный): 40Х по ГОСТ 4543-2016;

17с28нж клапан предохранительный угловой – показатели надежности:

  • Средний срок службы: не менее 11 лет;
  • Средний ресурс, циклов: не менее 830;
  • Гарантийный срок эксплуатации: 12 месяца со дня ввода в эксплуатацию, но не более 18 месяцев от даты выпуска;
  • Наработка на отказ, циклов: не менее 150 в пределах гарантийного срока эксплуатации;
