Описание

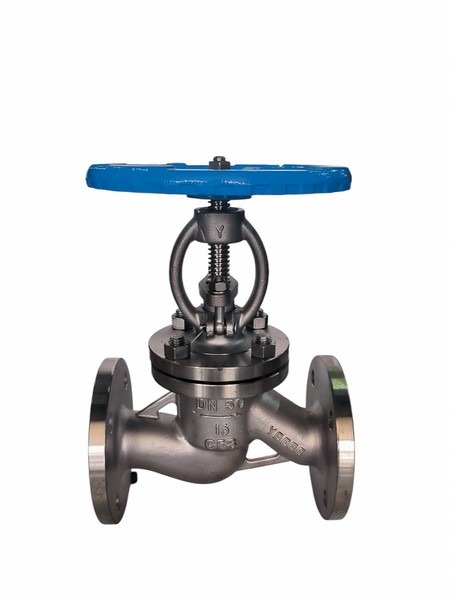

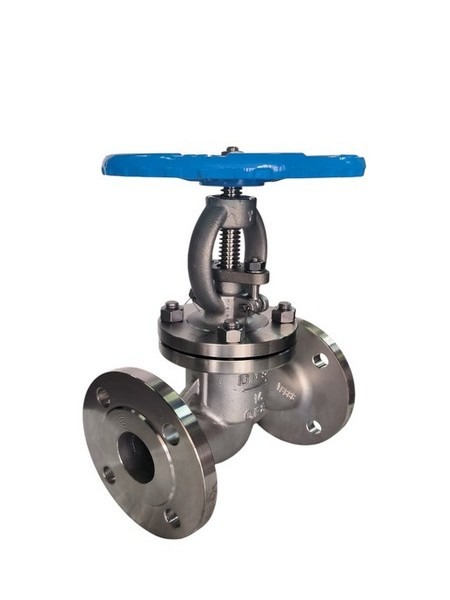

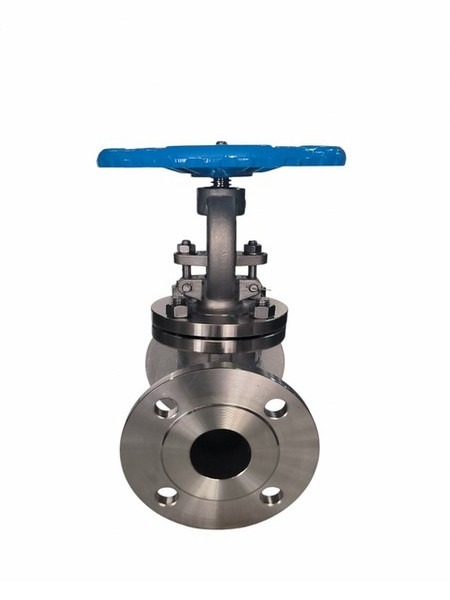

15нж65бк клапан нержавеющий запорный — условия эксплуатации:
- Температура рабочей среды: от -40 до +420°С;
- Температура окружающий среды: -40 до +40°С;
- Рабочая среда: нефть, нефтепродукты, природный и топливный газ, аммиак, вода, пар;
- Направление подачи рабочей среды: под золотник;
- Использование клапана в качестве регулирующего устройства не допускается. Золотник клапана должен быть опущен или поднят до упора;
Технические данные:
- Привод: ручной (маховик);
- Номинальное давление PN, 1,6 МПа (16 кгс/см²);
- Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80;
- Установочное положение на трубопроводе: любое;
- Класс герметичности по ГОСТ 9544-2015: «А», «В», «С»;
- По умолчанию класс герметичности — «С»;
15нж65бк клапан нержавеющий запорный — материалы основных деталей:
- Материал изделия (корпус, крышка): сталь 12Х18Н9ТЛ;
- Материал изделия (шпиндель): сталь 12Х18Н9Т;
- Материал изделия (основной): сталь 12Х18Н10Т;
- Материал изделия (гайка, шпилька): сталь 20Х13;
- Материал изделия (набивка): АП-31 по ГОСТ 5152-84;
- Материал изделия (втулка): бронза;
Показатели надежности клапана запорного:
- Средний срок службы: 10 лет;
- Наработка на отказ, циклов: не менее 800;
- Гарантийный срок: 12 месяцев;
- Срок эксплуатации: 18 месяцев;
- Полный средний ресурс, циклов: не менее 4000;
Гарантия не распространяется на случаи повреждения возникшие вследствие:
- Самостоятельной переделки или внесения изменения в оригинальную конструкцию продукции;
- Несоблюдения инструкций по монтажу, эксплуатации и обслуживанию;
- Неисправностей, возникших при неправильном складировании;
Подготовка изделия к работе:
- В первую очередь, перед установкой клапана трубопровод следует тщательно очистить от загрязнения;
- Проверить работу движущихся частей клапана (полностью закрыть или открыть) и установить в рабочее положение золотник;
- Проверить состояние резьбовых соединений;
- В местах смазки проверить наличие смазки;
