Описание

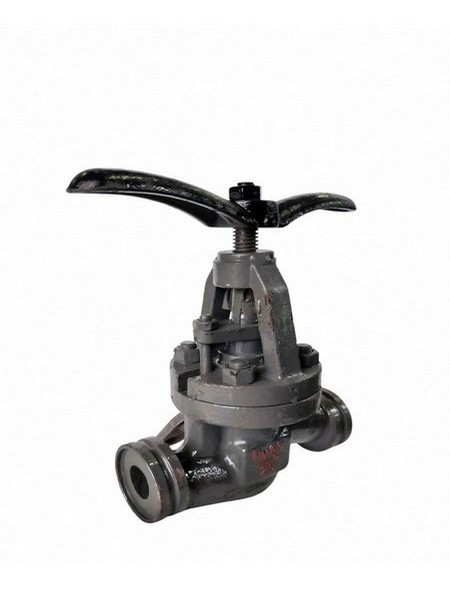

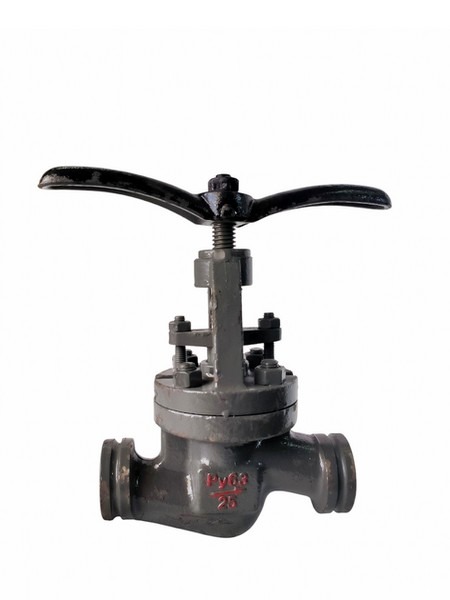

15с52нж вентиль запорный стальной — условия эксплуатации:
- Температура рабочей среды: от 0 до +400°С;
- Температура окружающей среды: от -40 до +40°С;
- Рабочая среда: вода, пар, газ и другие рабочие среды, не агрессивные к материалам деталей клапана;
- Климатическое исполнение и категория размещения по ГОСТ 15150: У, ХЛ;
- Направление потока среды: по стрелке на корпусе;
- Рабочие среду, проходящие через клапан, должны соответствовать стандартам и техническим условиям на них;
- Во время эксплуатации следует производить осмотры не реже одного раза в три месяца;
Технические данные:
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 6,3 (63);
- Присоединение к трубопроводу: с ответными фланцами по ГОСТ 12815-80;
- Установочное положение на трубопроводе: любое;
- Регламентирующий документ: ТУ 26–07–1567–91;
- Класс герметичности по ГОСТ 9544-2015: «А» или «С»;
- Номер чертежа: КЗ 21200;
- Изготовление и поставка в соответствии с ГОСТ 9697-87, ГОСТ 3326-86;
15с52нж вентиль запорный стальной — материалы основных деталей:
- Материал корпуса: сталь 20;
- Материал золотника: сталь 20х13;
- Материал шпинделя: сталь 35;
- Материал изделия (сальниковая набивка): АГИ;
Гарантийные обязательства:
- Гарантийная наработка, циклов: 500;
- Гарантийный срок: 1 год;
- Срок службы: не менее 10 лет при правильной эксплуатации;
Подготовка изделия к работе:
- Перед установкой клапана трубопровод следует тщательно очистить от загрязнения, в том числе фланцевое соединение;
- Проверить работу движущихся частей клапана (полностью закрыть или открыть) и установить в рабочее положение золотник;
- Проверить состояние резьбовых соединений;
- Проверить фланцевое крепление;
- В местах смазки проверить наличие смазки;
