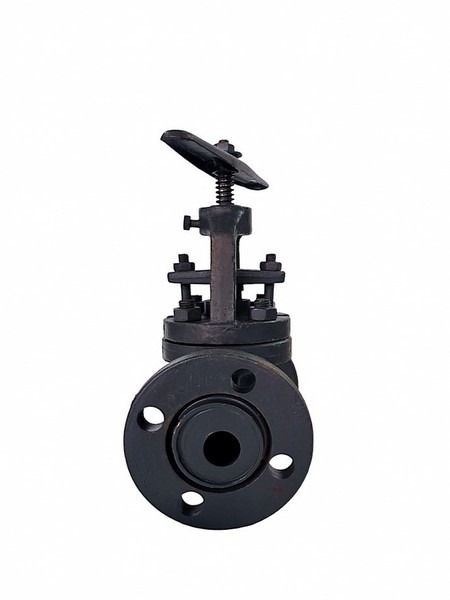

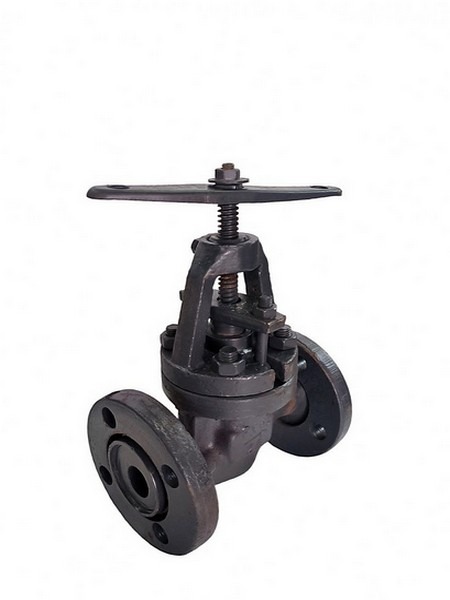

15с52нж9 вентиль запорный стальной
15с52нж9 вентиль запорный с болтающимися фланцами
15с52нж9 вентиль запорный стальной с фланцами

15с52нж9 вентиль запорный стальной

Диапазон цен: 2200 ₽ – 5600 ₽

15с52нж9 вентиль запорный стальной фланцевый проходной сальниковый. Вентиль применяется как запорное или как регулирующее устройство. Вентиль может монтироваться в любом рабочем положении. Конструктивные особенности клапана позволяют применять его при высоких перепадах давления. Величина рабочего давления 6,3 МПа. Вентиль 15с52нж9 находит применение на трубопроводах, перекачивающих как жидкие, так и газообразные вещества, пары. Высокая герметичность устройства обеспечивает соблюдение мер безопасности на производстве. Вентили не следует устанавливать на трубопроводы, по которым циркулируют сильно загрязненные и очень вязкие жидкости. Кроме того клапан предполагает подачу среды в одном направлении. Последнее требование увеличивает надежность и эффективность эксплуатации. 15с52нж9 вентиль запорный стальной изготавливается условными диаметрами: Ду15, Ду20, Ду25, Ду32, Ду40.

Артикул: 15s52nzh9 Категория:

Возможно вы искали: 15c52y;9 dtynbkm pfgjhysq cnfkmyjq

МаркаДу, ммМасса, кгСтроительная длина, ммСрок поставкиНаличиеЦенаКол-во
15с52нж9-1502200 ₽
15с52нж9-2005600 ₽
15с52нж9-2505000 ₽
15с52нж9-3205000 ₽
15с52нж9-4005500 ₽

Описание

15с52нж9 вентиль запорный стальной — условия эксплуатации :

  • Температура рабочей среды: от  0  до  +400°С;
  • Температура окружающей среды: от  -40  до  +40°С;
  • Рабочая среда: вода, пар, газ и другие рабочие среды, не агрессивные к материалам деталей клапана;
  • Климатическое исполнение и категория размещения по ГОСТ 15150:  У, ХЛ;
  • Направление потока среды: по стрелке на корпусе;
  • Рабочие среду, проходящие через клапан, должны соответствовать стандартам и техническим условиям на них;
  • Во время эксплуатации следует производить осмотры не реже одного раза в три месяца;

Технические данные:

  • Привод: ручной (маховик);
  • Номинальное давление PN, МПа (кгс/см²): 6,3 (63);
  • Присоединение к трубопроводу: с ответными фланцами по ГОСТ 12815-80;
  • Установочное положение на трубопроводе: любое;
  • Регламентирующий документ: ТУ 26–07–1567–91;
  • Класс герметичности по ГОСТ 9544-2015: «А» или «С»;
  • Номер чертежа: КЗ 21200;
  • Изготовление и поставка в соответствии с ГОСТ 9697-87, ГОСТ 3326-86;

15с52нж9 вентиль запорный стальной — материалы основных деталей:

  • Материал корпуса: сталь 20;
  • Материал золотника: сталь 20х13;
  • Материал шпинделя: сталь 35;
  • Материал изделия (сальниковая набивка): АГИ;

Гарантийные обязательства:

  • Гарантийная наработка, циклов: 500;
  • Гарантийный срок: 1 год;
  • Срок службы: не менее 10 лет при правильной эксплуатации;

Подготовка изделия к работе:

  • Перед установкой клапана трубопровод следует тщательно очистить от загрязнения, в том числе фланцевое соединение;
  • Проверить работу движущихся частей клапана (полностью закрыть или открыть) и установить в рабочее положение золотник;
  • Проверить состояние резьбовых соединений;
  • Проверить фланцевое крепление;
  • В местах смазки проверить наличие смазки;
