Описание

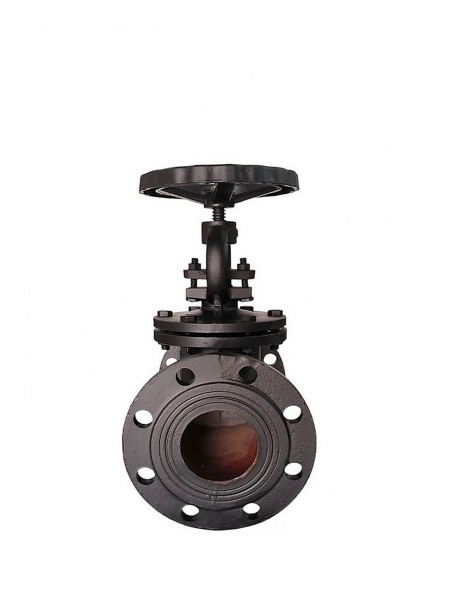

15ч14п вентиль запорный чугунный — условия эксплуатации:
- Температура рабочей среды: от — 30°С до + 225°С;
- Рабочая среда: вода, пар;
- Направление потока среды: (под золотник) по стрелке на корпусе;
- Запрещено использовать вентиль в качестве регулирующего устройства;
Технические данные:
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
- Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80;
- Коэффициент гидравлического сопротивления: 6,0;
- Установочное положение на трубопроводе: любое;
- Регламентирующий документ: ТУ 26-07-1473-88, ТУ657-РК06915172-09-93;
- Класс герметичности по ГОСТ 9544-2015: «С»;
- Номер чертежа для 15ч14п: УЛ 21102;
- Номер чертежа для 15ч14бр (бронзовое уплотнительное кольцо): УЛ 21102;
- Вентиль имеет сальниковое уплотнение шпинделя;
15ч14п вентиль запорный чугунный — материалы основных деталей:
- Материал изделия (корпус): СЧ 18;
- Материал изделия (крышка): СЧ 18;
- Материал изделия (шпиндель): сталь 35;
- Материал изделия (золотник): сталь СТ-5;
- Материал изделия (кольцо уплотнительное): фторопласт-40 или бронза;
- Сальниковая набивка: АП;
Показатели надежности:
- Гарантийная наработка, циклов: 1500;
- Гарантийный срок эксплуатации – 12 месяцев, со дня ввода крана в эксплуатацию , но не более 24 месяцев со дня продажи;
- По истечении полного среднего срока службы 15 лет предприятие-потребитель обязано провести комплексной комиссией испытание клапанов (вентилей) давлением Рпр 24 кгс/см2 и составить акт испытаний, дающий право на дальнейшую эксплуатацию изделия;
Основные заводы производители:
- Россия, ОАО «Уральский арматурный завод», Учреждение УФ-91/14;
- Таджикская ССР; Душанбинский арматурный завод им. Орджоникидзе;
- Казахская ССР; Уральский арматурный завод им. В. И. Левина;
- ПО «Днепротяжбуммаш» им. Артема (г. Днепропетровск);
- Китай;
