Описание

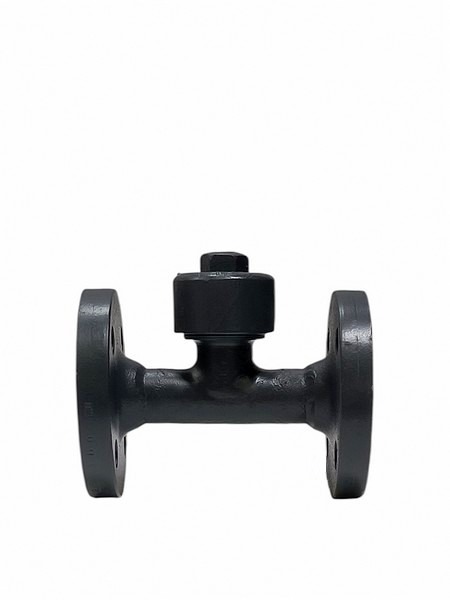

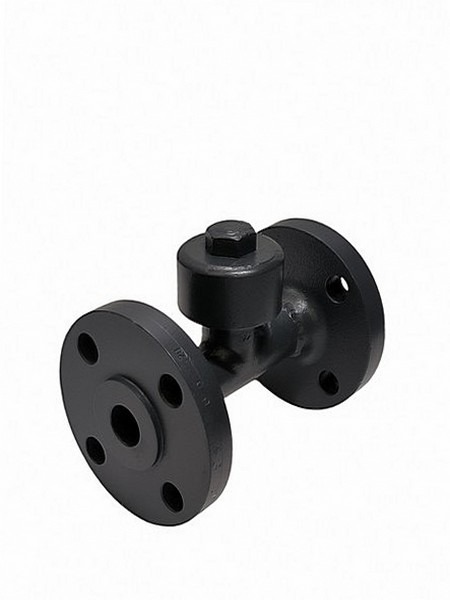

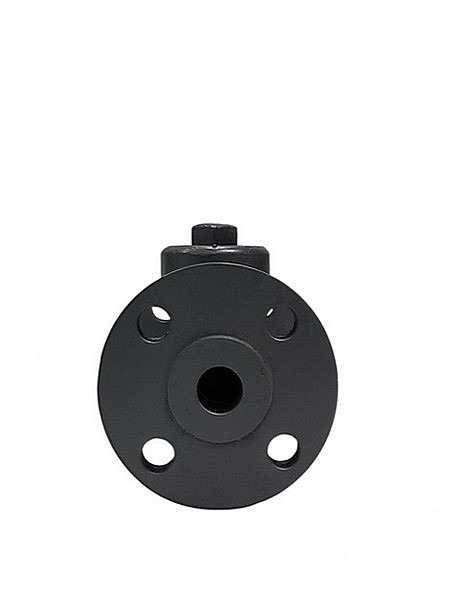

45с22нж конденсатоотводчик термодинамический фланцевый — условия эксплуатации:
- Температура рабочей среды: до + 300°С;
- Рабочая среда: пар, конденсат;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У;
- Направление потока среды: по стрелке на корпусе;
Технические данные:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 10,0 (100);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Установочное положение на трубопроводе: крышкой вверх;
- Регламентирующий документ: ТУ У 14308859.006-99, ТУ 3722-021-0218093-02;
- Номер чертежа: СА 76009;
45с22нж конденсатоотводчик термодинамический фланцевый — материалы основных деталей:
- Материал изделия (основной): сталь 20;
- Материал изделия (тарелка): сталь 20Х13;
- Материал изделия (прокладка): паронит;
Показатели надежности:
- Гарантийный срок эксплуатации, месяцев: 12;
- При этом должны соблюдаться условия хранения, транспортировки, монтажа и эксплуатации, указанные в паспорте на изделие;
- Средний срок службы, лет: 5;
Эксплуатация:
- Конденсатоотводчик термодинамический устанавливается на паропроводах и пароприемниках для автоматического отвода конденсата, с давлением на входе не менее 0,1 МРа и допустимым противодавлением до 50 % от давления на входе при температуре среды до 300 С˚;
Техническое обслуживание:
- Перед обслуживанием конденсатоотводчик нужно изолировать от пара и конденсата, а давление в нем снизить до атмосферного. Дайте конденсатоотводчику полностью остыть. Открутите крышку. Если седло изношено незначительно, то его можно притереть с помощью притирочной пасты. Если износ седла значителен, его можно отшлифовать заново с последующей притиркой. Диск всегда должен меняться на новый. Общая толщина сошлифовываемого седла материала не должна превышать 0,25 мм.
