Описание

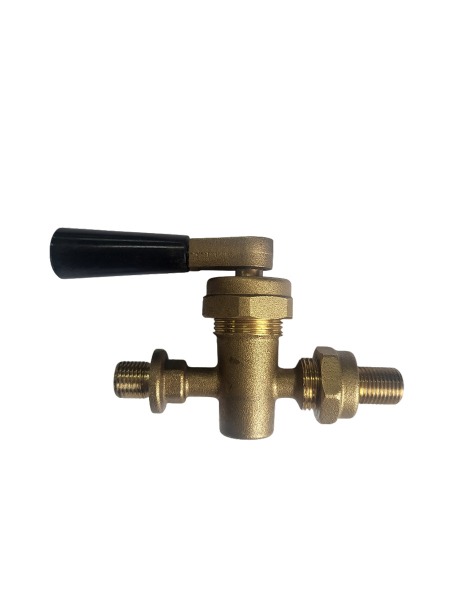

10б19бк1 кран пробно-спускной — технические данные:
- Привод: ручной (рукоятка);
- Направление потока рабочей среды: любое;
- Номинальное давление PN, МПа (кгс/см²): 1,0 (10);
- Присоединение к трубопроводу: цапковое по ГОСТ 2822-78;
- Класс герметичности по ГОСТ 9544-2015: «D»;
- Пропуск среды в затворе см³/мин не более: Ду 6 — 0,036, Ду 10 — 0,06, Ду 15 — 0,09, Ду 20 — 0,12;
- Крутящий момент открытия и закрытия крана после регулировки: Ду 6, Ду 10 — 1,2 кгс/см², Ду15, Ду 20 — 02,0 кгс/см²;
- Регламентирующий документ ТУ 26-07-1454-88;
- Номер чертежа: ПЗ 37017, ПЗ 37017-006, ПЗ 37017-010, ПЗ 37017-015, ПЗ 37017-020;
Условия эксплуатации:
- Рабочая среда: вода, пар, нефтепродукты вязкостью ≥0,0015 м2/с;
- Температура рабочей среды: вода до +80°С, нефтепродукты до +100°С;
- Температура окружающей среды: от -40 до +40;
- Климатическое исполнение по ГОСТ 15150-69: У1, Т1;
10б19бк1 кран пробно-спускной — материалы основных деталей:
- Корпус: ЛЦ40Сд;
- Пробка: ЛЦ40Сд;
- Гайка накидная: ЛЦ40Сд;
- Ниппель: ЛЦ40Сд;
- Сальниковое уплотнение: спец. пластикат;
Нормативные показатели:
- Гарантийная наработка, циклов: 500;
- Гарантийный срок эксплуатации, месяцев: 12;
- Средний срок службы: не менее 8 лет;
Необходимые подготовительные работы:
- Непосредственно перед установкой крана на трубопровод проверить состояние внутренних полостей крана и трубопровода на наличие возможных загрязнений;
- Произвести регулировку крана на плавность поворота пробки;
- Провести испытание на герметичность водой при давлении до 10 кгс/см²;
- Произвести подтяжку сальника в случае обнаружения течи среды;
- В случае длительного хранения кран необходимо разобрать, промыть, протереть уплотнительные поверхности корпуса и пробки;
- Покрыть уплотнительные поверхности тонким слоем бескислотной смазки АМС-3 ГОСТ 2712-75 или смазкой пластичной ЛЗ-40 ТУ 38.101997-88;
10б19бк1 кран пробно-спускной — заводы изготовители:
- ОАО «ПАЗ» («Пензенский арматурный завод»);
- Китай;
