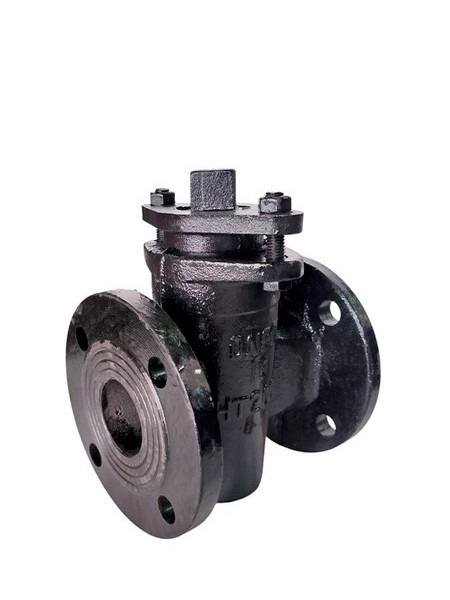

11ч8бк кран пробковый
11ч8бк Ду 50 кран пробковый

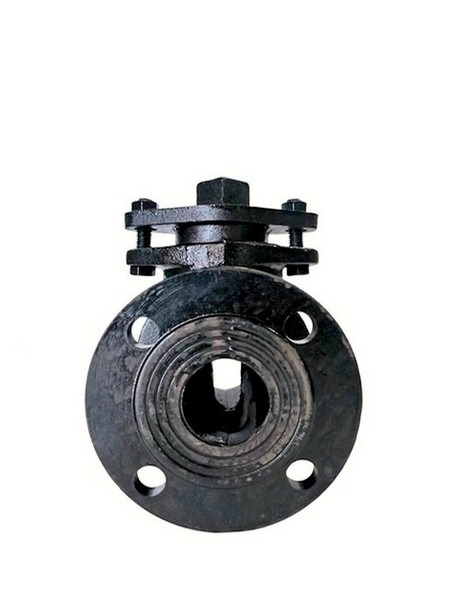

11ч8бк Ду 100 кран пробковый

11ч8бк кран пробковый

Диапазон цен: 800 ₽ – 75000 ₽

11ч8бк кран пробковый проходной сальниковый двухходовой. Кран применяется в качестве запорного устройства, служащего для перекрытия потока в трубопроводах тепло и водоснабжения, а также различных системах промышленного и коммунального хозяйства, нефтепроводах и маслопроводах. Рабочая среда крана 11ч8бк – вода при температуре до +40°С, нефть, масла при температуре до +100°С. Присоединение к трубопроводу — фланцевое. Кран 11ч8бк изготавливается условными диаметрами: Ду25, Ду40, Ду50, Ду65, Ду80, Ду100, Ду150, Ду200.

Особенности крана 11ч8бк:

Краны 11ч8бк отличаются небольшой ценой, малыми габаритными размерами, малым гидравлическим сопротивлением и просты в управлении. Однако эти краны требуют применения больших крутящих моментов, периодической смазки, а также  постоянного ухода. Пренебрежение необходимостью периодического обслуживания кранов может привести к заклиниванию из-за «прикипания» пробки крана к корпусу.

Артикул: 11ch8bk Категория:

Возможно вы искали: 11x8,r rhfy ghj,rjdsq

МаркаДу, ммМасса, кгСтроительная длина, ммСрок поставкиНаличиеЦенаКол-во
11ч8бк-250800 ₽
11ч8бк-4001000 ₽
11ч8бк-50506500 ₽
11ч8бк-6508000 ₽
11ч8бк-803810000 ₽
11ч8бк-10009000 ₽
11ч8бк-125915000 ₽
11ч8бк-1503025000 ₽
11ч8бк-2003443000 ₽
11ч8бк-2501075000 ₽

Описание

Технические данные крана:

  • Привод: ручной;
  • Номинальное давление PN, МПа (кгс/см²): 1,0 (10);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 33259‑2015;
  • Регламентирующий документ; ТУ 26-07-1453-33;
  • Класс герметичности по ГОСТ 9544-2015: «D»;
  • Уплотнение пробки: сальниковое;
  • Направление потока среды: любое;
  • Установочное положение на трубопроводе: любое;
  • Допустимые протечки в затворе: Ду25, Ду40 – 0,3, Ду50, Ду65 – 0,4, Ду80, Ду100 – 0,6, Ду150, Ду200 – 1,1.
  • Чертёж:  ЕЗ 33011;

11ч8бк кран пробковый эксплуатируется при следующих условиях:

  • Рабочая среда: вода, нефть, масла;
  • Температура рабочей среды: до +40°С – вода, до +100°С – нефть, масло;
  • Температура окружающей среды: до +40°С;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, УХЛ4;

Материалы основных деталей крана 11ч8бк:

  • Корпус: чугун СЧ15;
  • Пробка: чугун СЧ15;
  • Сальник: чугун СЧ15;
  • Уплотнение по шпинделю: пропитанный асбест, резина;

Нормативные показатели:

  • Гарантийная наработка, циклов: 300.

Заводы изготовители крана 11ч8бк:

  • Китай

Кран пробковый 11ч8бк — техническое устройство и принцип работы:

  • Герметичность крана обеспечивается конусной пробкой, установленная во внутренней половсти крана;
  • Положение пробки «открыто»- «закрыто» изменяется при вращении ее ключом в диапазоне 90°, и определяется по риске на торце квадрата;
  • Кран пробковый 11ч8бк имеет сальниковое уплотнение шпинделя;
  • Подтяжка сальника осуществляется путем вращения гаек анкерных болтов по часовой стрелке;
  • В нижней части корпуса расположен болт для отжима пробки, с помощью которого осуществляется регулировка крутящего момента при открывании и закрывании крана;
