Описание

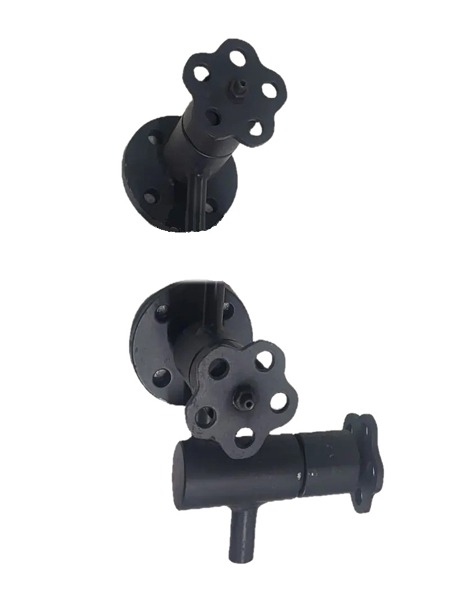

Краны фланцевые к указателю уровня Т-45-1 – технические данные:
- Привод: ручной;
- Присоединение к трубопроводу: фланцевое, под приварку;
- Установочное положение на трубопроводе: любое;
- Регламентирующий документ: ТУ 108.21.275-85;
- Для фланцевого соединения используются фланцы Ду 20 Ру 25;
Условия эксплуатации:
- Температура рабочей среды: до + 225°С;
- Рабочая среда: вода;
- Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
Краны фланцевые к указателю уровня Т-45-1 – устройство и материалы основных деталей:
Комплект кранов состоит из следующих сборочных единиц:
- Вентиль отключающий верхний фланцевый: сталь углеродистая;
- Вентиль отключающий нижний фланцевый: сталь углеродистая;
- Продувочный вентиль: сталь углеродистая;
Показатели надежности:
- Полный средний ресурс, часов: 200 000;
Основные заводы производители указателя:
- Место производства: Россия,
- Производитель: ОАО «ТКЗ Красный котельщик»
Монтаж и порядок ввода в эксплуатацию:
- Перед установкой указателя на место и вводом в эксплуатацию указателя уровня необходимо произвести осмотр указателя на наличие каких-либо повреждений. При обнаружении повреждений их необходимо устранить;
- Произвести расконсервацию путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить;
- Проверить краны на герметичность рабочим давлением Рр;
- Присоединение указателя к кранам осуществляется путем сварки;
