Описание

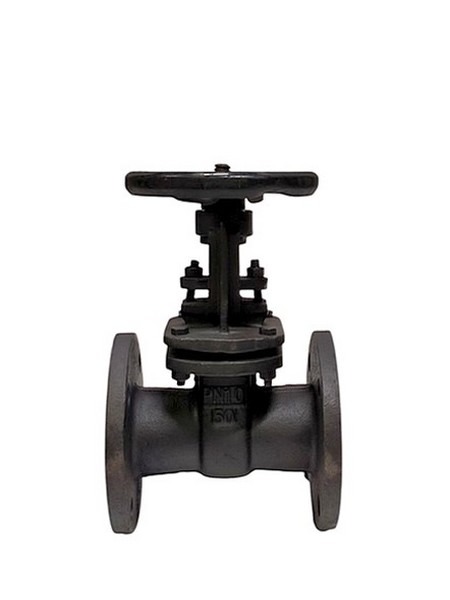

30ч6бр-50 задвижка чугунная параллельная — условия эксплуатации:
- Температура рабочей среды: до + 225°С;
- Рабочая среда: вода, пар;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У;
- Направление потока среды: любое;
- Использование задвижек в качестве регулирующих устройств не допускается, т.е. диски должны быть опущены или подняты до полного закрытия или открытия затвора;
Технические данные:
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 1,0 (10);
- Присоединение к трубопроводу: фланцевое по ГОСТ 1281580;
- Установочное положение на трубопроводе: любое, кроме положения рукояткой «вниз»;
- Регламентирующий документ: ТУ УЗ 22-03326877-021-96, ТУ 26-07-1249-80;
- Класс герметичности по ГОСТ 9544-93: «С»;
30ч6бр-50 задвижка чугунная параллельная — материалы основных деталей:
- Материал изделия (корпус, диски, крышка, сальник): СЧ 18;
- Материал изделия (шпиндель): сталь 20х13;
- Материал изделия (втулка): ЛЦ40Л;
- Материал изделия (набивка): АП-31;
- Материал изделия (прокладка): ПОН-Б;
Показатели надежности чугунной задвижки:
- Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня производства;
- Средний срок службы; 6 лет;
- Средний полный ресурс, циклов: 1700-2500;
- Гарантийная наработка, циклов: 400;
Монтаж и порядок установки:
- Задвижки должны устанавливаться в местах, доступных для обслуживания и осмотрах при эксплуатации;
- Перед монтажом задвижек следует проверить состояние внутренних полостей задвижки, доступных для визуального осмотра и герметичность затвора;
- Перед установкой задвижек трубопровод должен быть тщательно очищен от грязи, песка, окалины, должна быть исключена возможность загрязнения и попадание посторонних предметов во внутреннюю полость;
