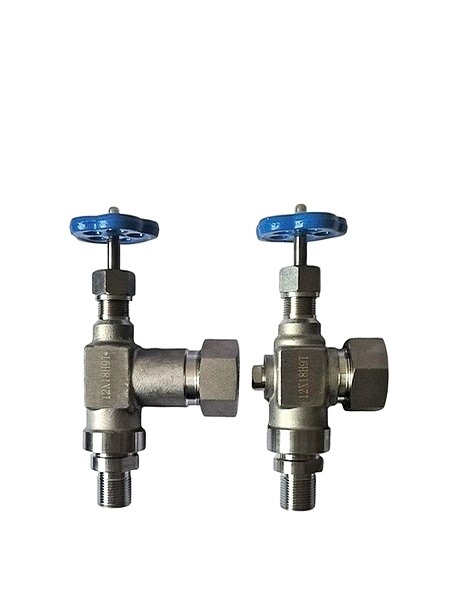

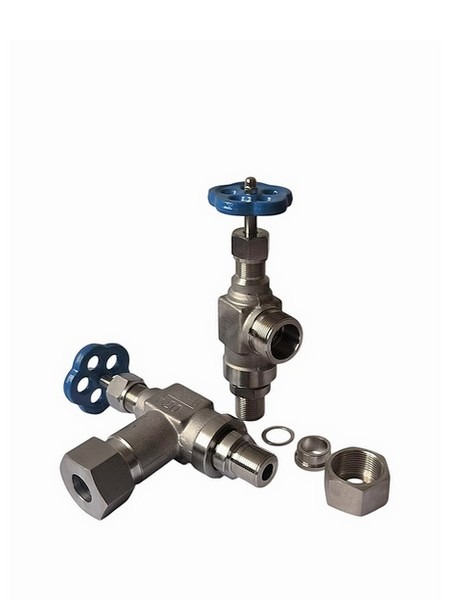

12нж13бк4 запорное устройство штуцерное — технические данные:
- Привод: ручной;
- Максимальное рабочее давление PN, МПа (кгс/см²): 4,0(40);
- Присоединение к трубопроводу: цапковое по ГОСТ 2822-78;
- Установочное положение на трубопроводе: верхний клапан в верхней части емкости, нижний клапан — в нижней части емкости;
- Регламентирующий документ: ТУ26-07-1093-74;
- Герметичность затвора по ГОСТ 9544-93: «В»;
- Климатическое исполнение по ГОСТ 15150-69: «У1», «Т1»;
- Уплотнение в затворе: конусное, металл по металлу;
- Крутящий момент на открытие и закрытие, н*м (кгс*м): 8 (0,80);
Условия эксплуатации запорного устройства:
- Рабочая среда: вода, пар, агрессивные жидкости;
- Температура рабочей среды: от -40°С до + 200°С;
- Температура окружающей среды: от -40°С до + 40°С;
Материалы основных деталей запорного устройства 12нж13бк4:
- Корпус, штуцер, седло, шпиндель, гайка накидная: сталь 12Х18Н10Т;
- Втулка сальниковая: ПА-ЖД;
- Прокладка: паронит;
- Сальниковая набивка: шнур асбестовый ШАОН 3;
Показатели надежности запорного устройства 12нж13бк4:
- Средний срок службы: не менее 5 лет;
- Гарантийная наработка: циклов 600 (часов 8000);
- Гарантийный срок эксплуатации: 12 месяцев;
Основные заводы производители 12нж13бк4:
- Место производства: Китай;
12нж13бк4 запорное устройство штуцерное — монтаж и обслуживание:
- Присоединить нижний, а затем верхний клапаны к рабочей емкости (устройства при этом должны быть закрыты);
- При установке в запорные устройства указателя уровня 12кч11бк или кварцевой трубки используется сальниковая набивка марки АП ГОСТ 5152-66 (асбестовый шнур в графитовой смазке).
- В процессе испытаний на герметичность следует проверить работоспособность запорного устройства, характеризующегося легкостью, плавностью и отсутствием заеданий при перемещении подвижных соединений.
- Перед заполнением емкости средой, для обеспечения попадания среды в смотровое стекло, производится перемещение шпинделя в среднее положение путем вращения маховика против часовой стрелки на два оборота от закрытого положения клапана.
- После того, как уровень жидкости в смотровом стекле займет устойчивое положение, производится полное открывание клапанов, для чего маховик вращается против часовой стрелки до упора.
- При демонтаже указателя уровня верхний и нижний клапаны перекрываются, а жидкость из указателя уровня сливают, используя пробно-спускной кран;
- С целью обеспечения герметичности уплотнительных поверхностей каждые 50 циклов работы необходимо обновлять набивку.
- Не реже 1 раза в месяц необходимо производить внешний профилактический осмотр запорных устройств.
