Описание
Технические данные:
- Привод: ручной (ручка);
- Максимальное рабочее давление PN, МПа (кгс/см²): 2,5 (25);
- Присоединение к трубопроводу: фланцевое по ГОСТ 33259‑2015;
- Установочное положение на трубопроводе: верхний кран в верхней части емкости, нижний кран — в нижней части емкости;
- Регламентирующий документ: ТУ26-07-418-87;
- Герметичность затвора — по 1-му классу ГОСТ 9544—75;
Запорное устройство 12б3бк эксплуатируется при следующих условиях:
- Рабочая среда: вода, пар, неагрессивные жидкости;
- Температура рабочей среды: не более + 225°С;
- Температура окружающей среды: не ниже -30оС.
Материалы деталей запорного устройства 12б3бк:
- Корпус верхний: ЛЦ40сд;
- Корпус нижний: ЛЦ40сд;
- Корпус крана: ЛЦ40сд;
- Сальниковая набивка: АП;
Нормативные показатели:
- Средний срок службы: не менее 3 лет;
- Гарантийная наработка, циклов: не менее 400;
Заводы изготовители запорного устройства 12б3бк:
- Китай
Монтаж и необходимые подготовительные работы:

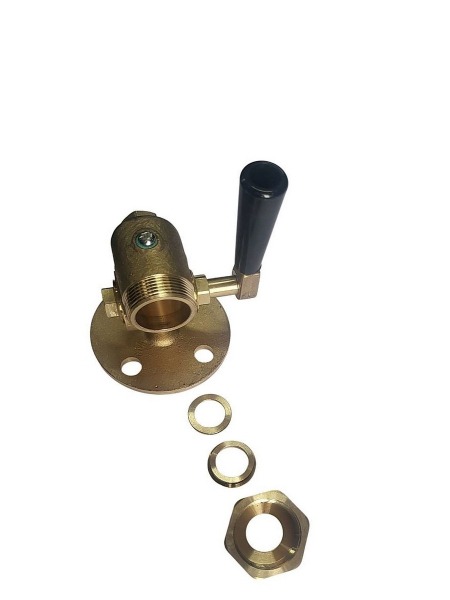

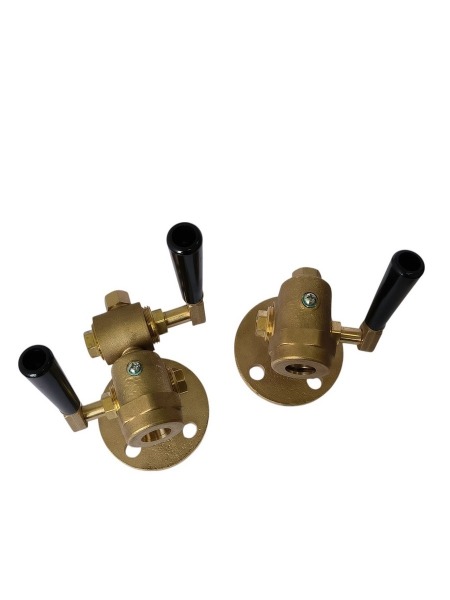

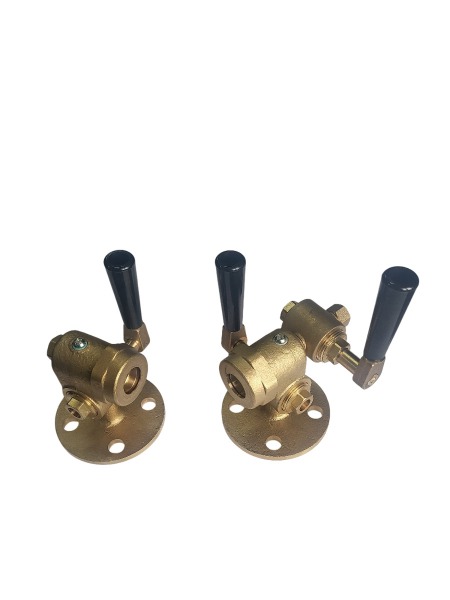

- Запорное устройство 12б3бк фланцевое состоит из трех основных сборочных единиц – верхнего корпуса, нижнего корпуса и пробно-спускного крана;
- Непосредственно перед монтажом запорного устройства необходимо подвергнуть осмотру, удалить консервационную смазку, проверить функционирование запорных элементов на плавность хода путем вращения ручек. При необходимости подтянуть накидные гайки.
- Монтаж запорного устройства на сосудах и резервуарах производится в следующем порядке:
-

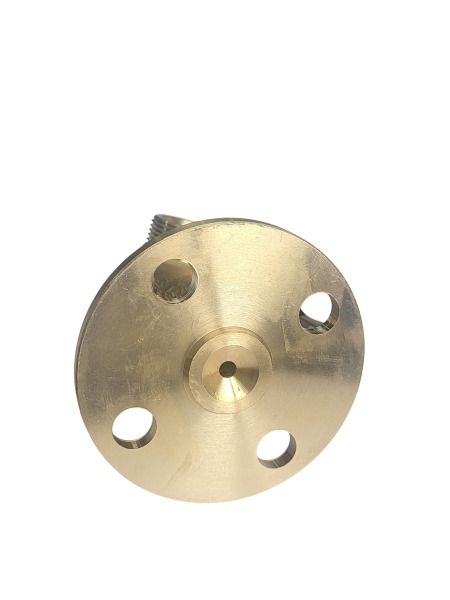

- Верхний и нижний корпуса крепятся с помощью фланцевого соединения к рабочему резервуару;
- В корпуса устанавливается стеклянная трубка указателя уровня, концы которой уплотняются сальниковой набивкой, в качестве которой используется асбестовый шнур, пропитанный графитной смазкой;
- Открыть затворы верхнего и нижнего корпусов поворотом ручки, затвор крана при этом должен быть закрыт.
