12б2бк запорное устройство фланцевое
12б2бк запорное устройство фланцевое 6

12б2бк запорное устройство фланцевое

5500 ₽

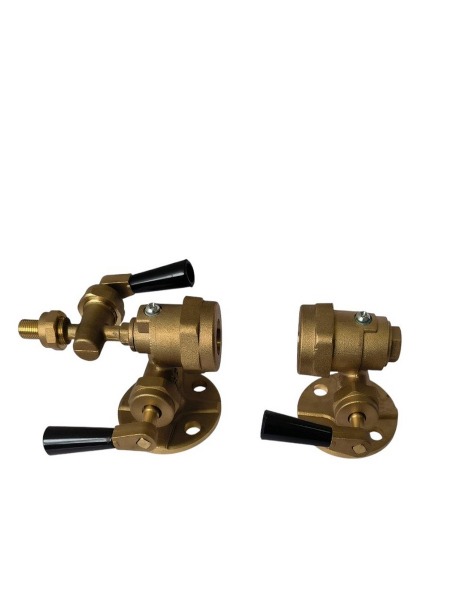

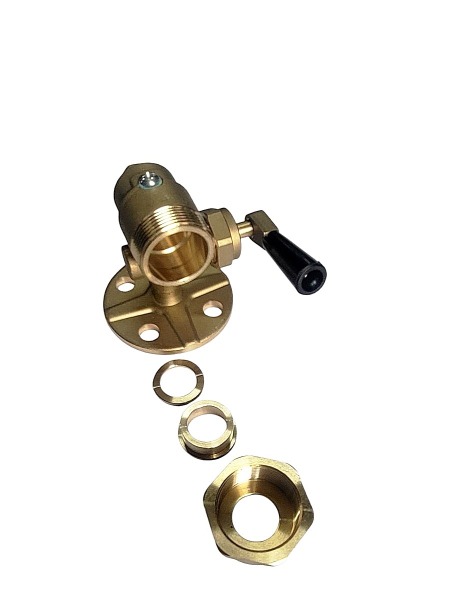

12б2бк запорное устройство фланцевое кранового типа для указателя уровня жидкости. Запорное устройство состоит из верхнего крана (крепится в верхней части емкости), нижнего крана (крепится в нижней части емкости) и пробно-спускного штуцерного краника 10б19бк1 (крепится на нижнем кране самого запорного устройства). В качестве указателя уровня обычно используется рамка водоуказательная 12кч11бк или кварцевая трубка диаметром 20 мм. Рамка устанавливается на емкостях или котлах для визуального определения уровня жидкости. Работа запорного устройства основана на принципе сообщающихся сосудов, в связи с чем, уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости. Все запорные устройства указателя уровня изготавливаются номинальным диаметром – Ду 20.

Артикул: 12b2bk Категория:

Возможно вы искали: 12,2,r pfgjhyjt ecnhjqcndj akfywtdjt

МаркаДу, ммМасса, кгСтроительная длина, ммСрок поставкиНаличиеЦенаКол-во
12б2бк-206385500 ₽

Описание

12б2бк запорное устройство фланцевое — условия эксплуатации:

    • Температура рабочей среды: не более + 225°С;
    • Рабочая среда: вода, пар, неагрессивные жидкости;
    • Запорные устройства применяются с кварцевыми трубками по ГОСТ 8446-74 или рамками по ГОСТ 9653-74;
    • Для обеспечения герметичности уплотнительных поверхностей возобновляйте смазку через каждые 50 циклов работы;
    • Для продувки системы необходимо выполнить следующие операции:
  1. Закройте краны верхнего и нижнего устройства;
  2. Закройте кран пробно-спускного крана;
  3. Откройте кран пробно-спускного крана;

Технические данные:

  • Привод: ручной (закрытие и открытие затворов корпусов запорных устройств и пробно-спускного крана производится поворотом ручки);
  • Номинальный диаметр Ду, мм: 20;
  • Максимальное рабочее давление PN, МПа (кгс/см²): 1,6(Ру16);
  • Присоединение к трубопроводу: фланцевое;
  • Установочное положение на трубопроводе: верхний кран в верхней части емкости, нижний кран с пробно-спускным краником — в нижней части емкости;
  • Регламентирующий документ: ТУ26-07-418-87;
  • Чертёж: УЗ-00.00;

12б2бк запорное устройство фланцевое — материалы основных деталей:

  • Материал изделия (корпус верхний): ЛЦ40 сд по ГОСТ 17711-80;
  • Материал изделия (корпус нижний): ЛЦ40 сд по ГОСТ 17711-80;
  • Материал изделия (корпус крана): ЛЦ40 сд по ГОСТ 17711-80;

Показатели надежности:

  • Средний срок службы: не менее 5 лет;
  • Гарантийный срок эксплуатации, месяцев: 12;
  • Гарантийная наработка — 400 циклов (6000 часов);

 Хранение:

  • Устройства должно храниться в соответствии с ГОСТ 15150-69;
  • Храните запорные устройства в сухих закрытых помещениях;
  • Смажьте детали запорных устройств составом, предохраняющим их от коррозии;
  • Закройте краны запорных устройств;
