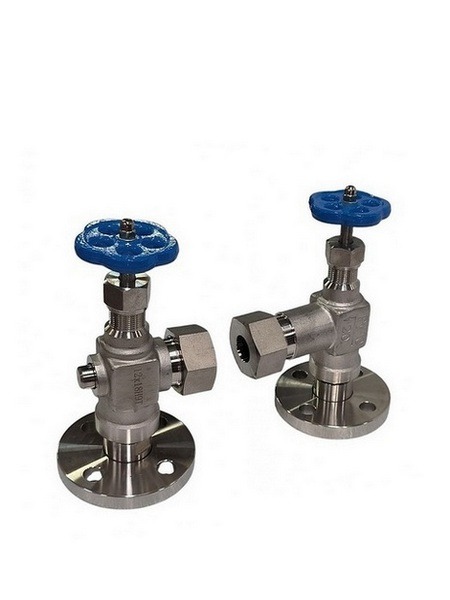

12нж13бк5 запорное устройство фланцевое 3

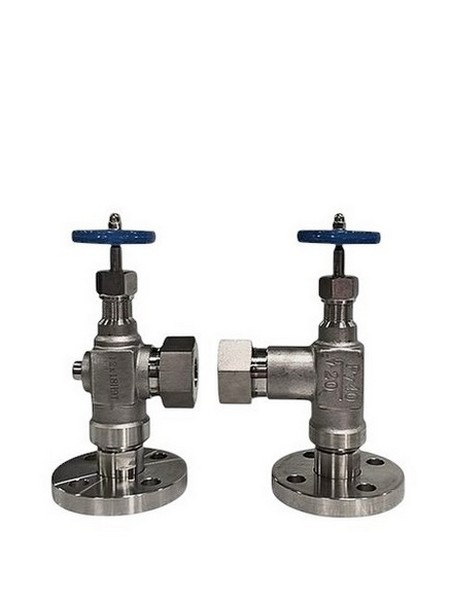

12нж13бк5 запорное устройство фланцевое 2

12нж13бк5 запорное устройство фланцевое

280000 ₽

12нж13бк5 – запорное устройство для указателя уровня. В качестве указателя уровня используется кварцевая трубка или рамка 12кч11бк. Данное устройство устанавливается на котлах для визуального определения уровня жидкости. Рабочая среда – вода, пар, агрессивные жидкости при температуре – от -40°С до + 200°С. Открытие-закрытие затворов производится с помощью ручек. При открытых затворах через отверстия жидкость из рабочего сосуда поступает в указатель уровня. Тип присоединения – фланцевый. Для спуска среды из трубки или рамки (при замене или ремонте указателя уровня) в нижнем запорном устройстве имеется спускной кран.Температура рабочей среды от -40 до +200°C. Материал – нержавеющая сталь 12Х18Н10Т (так называемая пищевая нержавеющая сталь). Запорное устройство 12нж13бк5 изготавливается номинальным диаметром – Ду20.

Артикул: 12nzh13bk5 Категория:

Возможно вы искали: 12y;13,r5 pfgjhyjt ecnhjqcndj akfywtdjt

МаркаДу, ммМасса, кгСрок поставкиНаличиеЦенаКол-во
12нж13бк5-20204,96под заказ-1280000 ₽

Описание

12нж13бк5 запорное устройство указателя уровня – технические данные:

  • Привод: ручной (поворотом «барашка»);
  • Максимальное рабочее давление PN, МПа (кгс/см²): 4,0(40);
  • Присоединение к трубопроводу: фланцевое;
  • Установочное положение на трубопроводе: верхний клапан в верхней части емкости, нижний клапан – в нижней части емкости;
  • Герметичность затвора по ГОСТ 9544-93: «В»;
  • Климатическое исполнение по ГОСТ 15150-69: «У1», «Т1»;
  • Уплотнение в затворе: конусное, металл по металлу;
  • Крутящий момент на открытие и закрытие,  н*м (кгс*м): 8 (0,80);

Условия эксплуатации запорного устройства 12нж13бк5:

  • Температура рабочей среды: от -40°С до + 200°С;
  • Рабочая среда: вода, пар, агрессивные жидкости;
  • Температура окружающей среды: от -40°С  до + 40°С;

12нж13бк5 запорное устройство указателя уровня – материалы основных деталей:

  • Материал изделия (корпус, штуцер, седло, шпиндель, гайка накидная): сталь 12Х18Н10Т;
  • Материал изделия (втулка сальниковая): ПА-ЖД;
  • Материал изделия (прокладка): паронит;
  • Материал изделия (сальниковая набивка): шнур асбестовый ШАОН 3;

Показатели надежности:

  • Средний срок службы: не менее 5 лет;
  • Гарантийная наработка: циклов 600 (часов 8000);
  • Гарантийный срок эксплуатации: 12 месяцев;

Основные заводы производители:

  • Место производства: Россия;

Монтаж запорного устройства 12нж13бк5:

  • Присоединить нижний, а затем верхний клапаны к рабочей емкости (устройства при этом должны быть закрыты);
  • При установке в запорные устройства указателя уровня 12кч11бк или кварцевой трубки используется сальниковая набивка марки АП ГОСТ 5152-66 (асбестовый шнур в графитовой смазке).  В процессе испытаний на герметичность следует проверить  работоспособность запорного устройства,  характеризующегося легкостью,  плавностью и отсутствием заеданий при перемещении подвижных соединений.  Перед заполнением емкости средой, для обеспечения попадания  среды в  смотровое стекло, производится перемещение шпинделя в среднее положение  путем вращения маховика против часовой стрелки на два оборота  от закрытого положения клапана. После того, как уровень жидкости в смотровом стекле займет  устойчивое положение, производится полное открывание клапанов, для чего  маховик вращается против часовой стрелки до упора.
  • При демонтаже указателя уровня верхний и нижний клапаны перекрываются, а жидкость из указателя уровня сливают, используя пробно-спускной кран;
  • Для обеспечения герметичности уплотнительных поверхностей необходимо обновлять набивку каждые 50 циклов работы. Внешний профилактический осмотр  запорных устройств – производить не реже 1 раза в месяц.
