12с13бк запорное устройство штуцерное
12с13бк запорное устройство штуцерное 4
12с13бк запорное устройство штуцерное 4

12с13бк запорное устройство штуцерное

7000 ₽

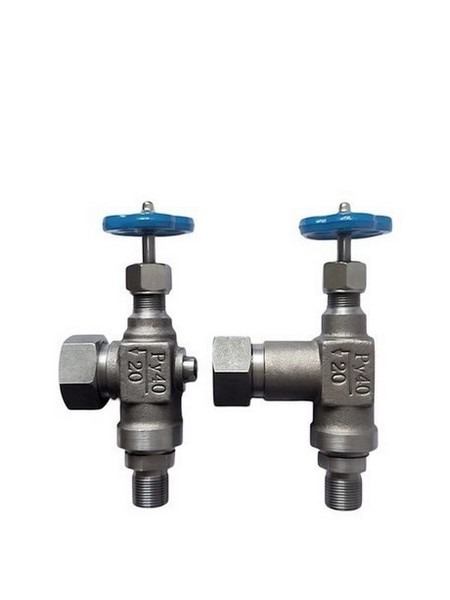

12с13бк — запорное устройство указателя уровня клапанного типа. Запорное устройство состоит из верхнего штуцерного клапана (крепится в верхней части емкости) и нижнего штуцерного клапана (крепится в нижней части емкости). В качестве указателя уровня используется рамка водоуказательная 12кч11бк (при давлении до 4,0 (40) МПа (кгс/см²)) или кварцевая трубка диаметром 20 мм (при давлении до 3,0 (30) МПа (кгс/см²)). Запорное устройство 12с13бк устанавливается на емкостях, котлах для визуального определения уровня жидкости. Температура рабочей среды: от -40°С до + 200°С. Рабочая среда: вода, пар и другие неагрессивные жидкости. Работа запорного устройства основана на принципе сообщающихся сосудов, в связи с чем, уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости. Запорное устройство 12с13бк изготавливается номинальным диаметром ду20.

Артикул: 12s13bk Категория:

Возможно вы искали: 12c13,r pfgjhyjt ecnhjqcndj inewthyjt

МаркаДу, ммМасса, кгСрок поставкиНаличиеЦенаКол-во
12с13бк-201697000 ₽

Описание

12с13бк запорное устройство — технические данные:

  • Привод: ручной (маховик);
  • Максимальное рабочее давление PN, МПа (кгс/см²): 4,0 (40);
  • Присоединение к трубопроводу: цапковое по ГОСТ  2822-78;
  • Установочное положение на трубопроводе: верхний клапан в верхней части емкости, нижний клапан — в нижней части емкости;
  • Герметичность затвора: «В» по ГОСТ 9544-93.
  • Уплотнение в затворе: конусное, металл по металлу;

Условия эксплуатации запорного устройства 12с13бк:

  • Температура рабочей среды: от -40°С до + 200°С;
  • Рабочая среда: вода, пар, неагрессивные жидкости;
  • Климатическое исполнение: «У1», «Т1» по ГОСТ 15150-69;

Материалы основных деталей запорного устройства 12с13бк:

  • Материал изделия (корпус верхний): сталь 20;
  • Материал изделия (корпус нижний): сталь 20;
  • Материал изделия (уплотнение шпинделя): фторопласт Ф4;
  • Материал изделия (сальниковая набивка): марка АП ГОСТ 5152-66;

12с13бк запорное устройство указателя уровня — показатели надежности:

  • Средний срок службы: не менее 5 лет;
  • Гарантийная наработка: циклов 600;
  • Гарантийный срок эксплуатации: 12 месяцев;

Основные заводы производители 12с13бк:

  • Место производства: Китай;

Монтаж запорного устройства 12с13бк:

  • Присоединить нижний, а затем верхний клапаны к рабочей емкости (устройства при этом должны быть закрыты);
  • При установке указателя уровня 12кч11бк или кварцевой трубки в запорные устройства используется сальниковая набивка марки АП ГОСТ 5152-66 (асбестовый шнур в графитовой смазке).  В процессе испытаний на герметичность следует проверить  работоспособность запорного устройства,  характеризующегося легкостью,  плавностью и отсутствием заеданий при перемещении подвижных соединений.  Перед заполнением емкости средой, для обеспечения попадания  среды в  смотровое стекло, производится перемещение шпинделя в среднее положение  путем вращения маховика против часовой стрелки на два оборота  от закрытого положения клапана. После того, как уровень жидкости в смотровом стекле займет  устойчивое положение, производится полное открывание клапанов, для чего  маховик вращается против часовой стрелки до упора.
  • При демонтаже указателя уровня верхний и нижний клапаны перекрываются, а жидкость из указателя уровня сливают, используя пробно-спускной кран.
  • Для обеспечения герметичности уплотнительных поверхностей необходимо обновлять набивку каждые 50 циклов работы. Внешний профилактический осмотр  запорных устройств проводить не реже 1 раза в месяц.
