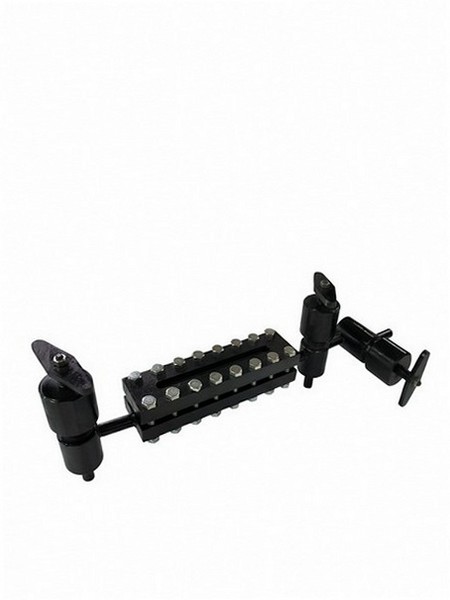

Т-45-1 указатель уровня

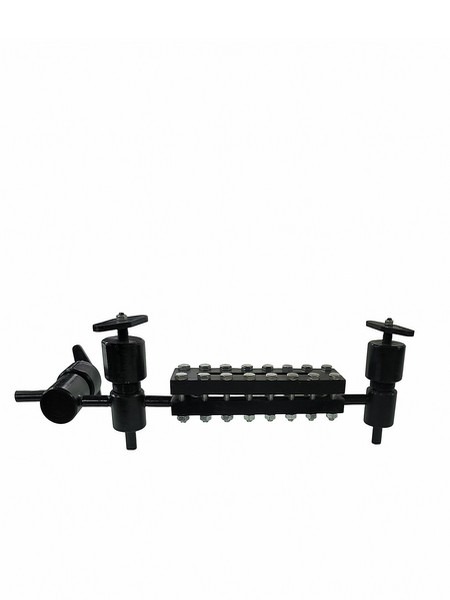

Т-45-1 Ду10 указатель уровня 4
Т-45-1 Ду10 указатель уровня 2

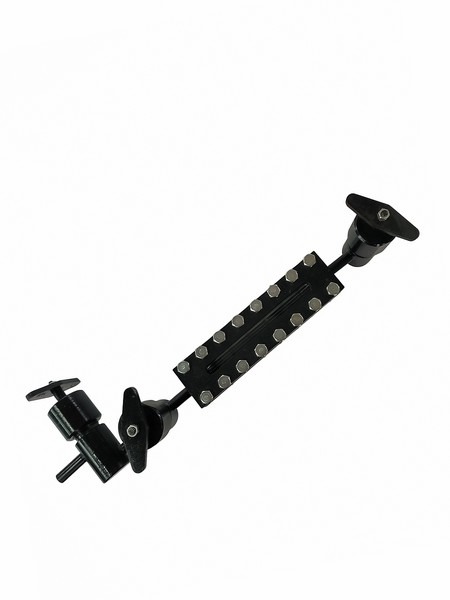

Т-45-1 Ду10 указатель уровня 3

Т-45-1 указатель уровня

22000 ₽

Т-45-1  — указатель уровня жидкости прямого действия. Указатель предназначен для наблюдения за уровнем пароводяной среды в барабане котла или сосуда. Максимальная температура рабочей среды + 225°С. Присоединение к патрубкам осуществляется путем сварки. Смотровые щели указателя уровня закрываются термозакаленным стеклом по ГОСТ 1663-81. Указатель уровня устанавливается вертикально, продувочным вентилем вниз. Указатель уровня Т-45-1 изготавливается условным диаметром Ду10.

Артикул: t-45-1-ukazatel-urovnya Категория:

Возможно вы искали: N-45-1 erfpfntkm ehjdyz

МаркаДу, ммМасса, кгСтроительная длина, ммСрок поставкиНаличиеЦенаКол-во
Т-45-1-10022000 ₽

Описание

Т-45-1 указатель уровня — технические данные:

  • Привод: ручной;
  • Присоединение к трубопроводу: под приварку;
  • Видимое поле наблюдаемого уровня, мм: 202;
  • Установочное положение на трубопроводе: вертикальное;
  • Регламентирующий документ: ТУ 108.21.275-85;

Условия эксплуатации:

  • Температура рабочей среды: до + 225°С;
  • Рабочая среда: вода;
  • Номинальное давление PN, МПа (кгс/см²): 2,5 (25);

Устройство и материалы основных деталей:

Указатель уровня состоит из следующих сборочных единиц:

  1. Вентиль отключающий верхний: сталь углеродистая;
  2. Вентиль отключающий нижний: сталь углеродистая;
  3. Продувочный вентиль: сталь углеродистая;
  4. Рамка: сталь углеродистая;
  5. Прокладка: паронит;
  6. Термостойкое стекло;
  7. Уплотнительная поверхность: наплавка специальными электродами;
  8. Тарелка: хромированная сталь;
  9. Шпиндели всех вентилей: низколегированная сталь;

Показатели надежности:

  • Полный средний ресурс, часов: 200 000;

Основные заводы производители указателя:

  • Место производства: Россия,
  • Производитель: ОАО «ТКЗ Красный котельщик»

Т-45-1 указатель уровня — монтаж и порядок ввода в эксплуатацию:

  • Перед установкой указателя на место и вводом в эксплуатацию указателя уровня необходимо произвести осмотр указателя на наличие каких-либо повреждений. При обнаружении повреждений их необходимо устранить;
  • Произвести расконсервацию путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить;
  • Проверить указатель уровня на герметичность рабочим давлением Рр;
  • Присоединение указателя к патрубкам осуществляется путем сварки;

Ввод в эксплуатацию производится в следующем порядке:

  • Все вентили находятся в закрытом положении. Открыть продувочный вентиль;
  • Медленно приоткрыть верхний отключающий вентиль и прогреть паром корпус указателя в течение 3-5 минут;
  • Закрыть продувочный вентиль и полностью открыть верхний вентиль, а затем медленно открыть нижний вентиль.

Детали

Вес 35 кг
Габариты 45 × 40 × 65 см
