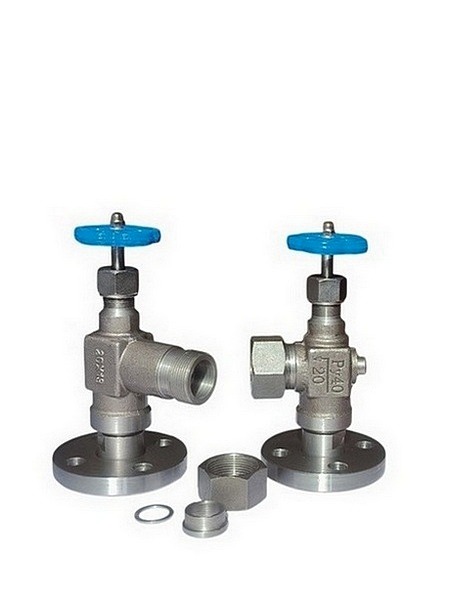

12нж13бк1 запорное устройство фланцевое

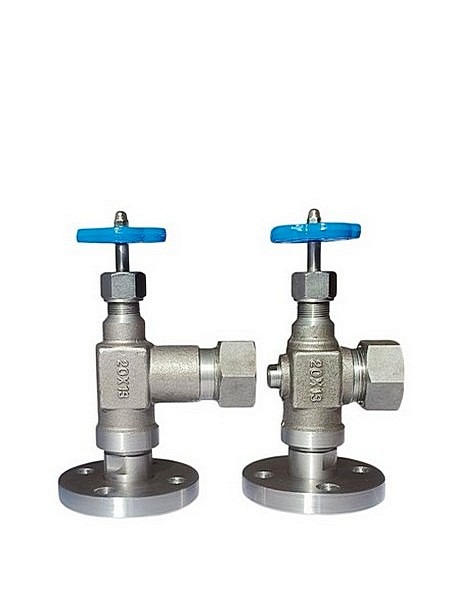

12нж13бк1 запорное устройство фланцевое 2

12нж13бк1 запорное устройство фланцевое

18600 ₽

12нж13бк1 — запорное устройство указателя уровня клапанного типа фланцевое. В качестве указателя уровня обычно используется рамка водоуказательная 12кч11бк (при давлении до 4,0 (40) МПа (кгс/см²)) или кварцевая трубка диаметром 20 мм (при давлении до 3,0 (30) МПа (кгс/см²)). 12нж13бк1 устанавливается на емкостях, котлах для визуального определения уровня жидкости. Работа запорного устройства основана на принципе сообщающихся сосудов, в связи с чем, уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости. Запорное устройство 12нж13бк1 изготавливается номинальным диаметром – Ду20.

Артикул: 12nzh13bk1 Категория:

Возможно вы искали: 12y;13,r1 pfgjhyjt ecnhjqcndj akfywtdjt

МаркаДу, ммМасса, кгСрок поставкиНаличиеЦенаКол-во
12нж13бк1-20018600 ₽

Описание

12нж13бк1 запорное устройство — условия эксплуатации:

  • Температура рабочей среды: от -40°С до + 200°С;
  • Рабочая среда: вода, пар, агрессивные жидкости;
  • Температура окружающей среды: от -40°С  до + 40°С;

Технические данные запорного устройства:

  • Привод: ручной;
  • Максимальное рабочее давление PN, МПа (кгс/см²): 4,0(40);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Установочное положение на трубопроводе: верхний клапан в верхней части емкости, нижний клапан — в нижней части емкости;
  • Регламентирующий документ: ТУ26-07-1093-74;
  • Герметичность затвора: «В» по ГОСТ 9544-93.
  • Климатическое исполнение: «У1», «Т1» по ГОСТ 15150-69
  • Уплотнение в затворе: конусное, металл по металлу;
  • Крутящий момент на открытие и закрытие: 8 (0,80 н*м (кгс*м);

Материалы основных деталей запорного уствройства:

  • Корпус, штуцер, седло, шпиндель, гайка накидная: сталь 20Х13;
  • Втулка сальниковая: ПА-ЖД;
  • Прокладка: паронит;
  • Сальниковая набивка: шнур асбестовый ШАОН 3;

12нж13бк1 запорное устройство — показатели надежности:

  • Средний срок службы: не менее 5 лет;
  • Гарантийная наработка: циклов 600 (часов 8000);
  • Гарантийный срок эксплуатации: 12 месяцев;

Основные заводы производители запорного устройства:

  • Место производства: Китай;

Монтаж запорного устройства 12нж13бк1:

  • Присоединить нижний, а затем верхний клапаны к рабочей емкости (устройства при этом должны быть закрыты);
  • При установке указателя уровня 12кч11бк или кварцевой трубки в запорные устройства используется сальниковая набивка марки АП ГОСТ 5152-66 (асбестовый шнур в графитовой смазке).
  • В процессе испытаний на герметичность следует проверить  работоспособность запорного устройства,  характеризующегося легкостью,  плавностью и отсутствием заеданий при перемещении подвижных соединений.
  • Перед заполнением емкости средой, для обеспечения попадания  среды в  смотровое стекло, производится перемещение шпинделя в среднее положение  путем вращения маховика против часовой стрелки на два оборота  от закрытого положения клапана.
  • После того, как уровень жидкости в смотровом стекле займет  устойчивое положение, производится полное открывание клапанов, для чего  маховик вращается против часовой стрелки до упора.
  • При демонтаже указателя уровня верхний и нижний клапаны перекрываются, а жидкость из указателя уровня сливают, используя пробно-спускной кран.
  • Необходимо обновлять набивку каждые 50 циклов работы для обеспечения герметичности уплотнительных поверхностей.
  • Не реже 1 раза в месяц рекомендуется производить внешний профилактический осмотр запорных устройств.
